Verfügbare System-100 Einzelartikel
Hier finden Sie eine Auswahl der Bauteile und Zusatzprodukte .
Preise und weitere Details entnehmen Sie bitte unserem Katalog im Downloadbereich (Service > Downloads)
Alle Fotos, Grafiken, Zeichnungen stellen einen zeitgebundenen technischen Stand dar. Aktuelle Ausführungen der Bauteile können aufgrund des technischen Fortschrittes von Darstellungen dieser Website abweichen.
Baugruppe 122

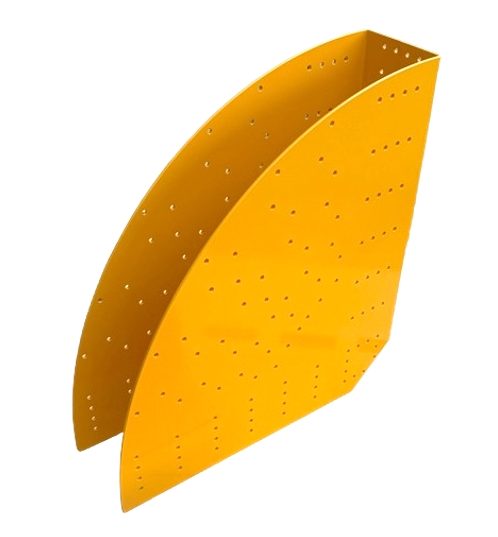

Knotenblech-100
Artikelnummer: 1021011220001
Zentrales Verbindungselement für Kantholzquerschnitt 100 x 100 mm
In Verbindung mit CAS / WBS Schrauben 5 x 60 mm Realisierung von zahlreichen Stützkonstruktionen mit diversen Winkelkombinationen
Bohrungen 5mm für Winkelbeschlagschrauben
Technische Daten:
Länge: 400 mm
Höhe: 400 mm
Breite: 130mm
FraBlo Bauteile Stahl, pulverbeschichtet, RAL 0707080, Safrangold
Gewicht: 6,2 Kg
Baugruppe 123

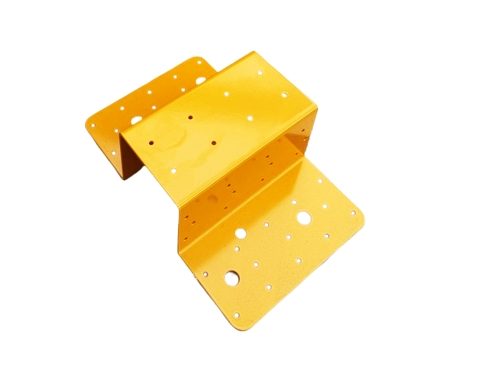

Z-Profil-100
Artikelnummer: 1021011230002
Anbindungsprofil für Kantholzquerschnitt 100 x 100mm
Zur formschlüssigen Verschiebe‑, Aufgleit‑ und Kippsicherung
Verzinkt- Pulverbeschichtung Safrangold
Bohrungen für CSA / WBS 5 x 60mm Schrauben
Bohrungen 4 × Ø 16,0 mm; 2 × Ø 12,0 mm für Ankerstab, Gewindestangen, Schwerlastdübel.
Technische Daten:
Länge: 200 mm
Höhe: 105 mm
Breite: 310 mm
FraBlo Bauteile Stahl, pulverbeschichtet, RAL 0707080, Safrangold
Gewicht: 2,2 Kg
