Galerie System-140
In dieser Galerie stellen wir Ihnen eine Auswahl der vielfältigen Anwendungsmöglichkeiten des Gelenkes-140 vor.
Diese Seite wird fortlaufend aktualisiert und erweitert, um Ihnen stets die neuesten Anwendungsmöglichkeiten zu zeigen. Derzeit stehen nur Fotos aus den Prototypentests zur Verfügung. Zum Vergrößern, Bild anklicken.

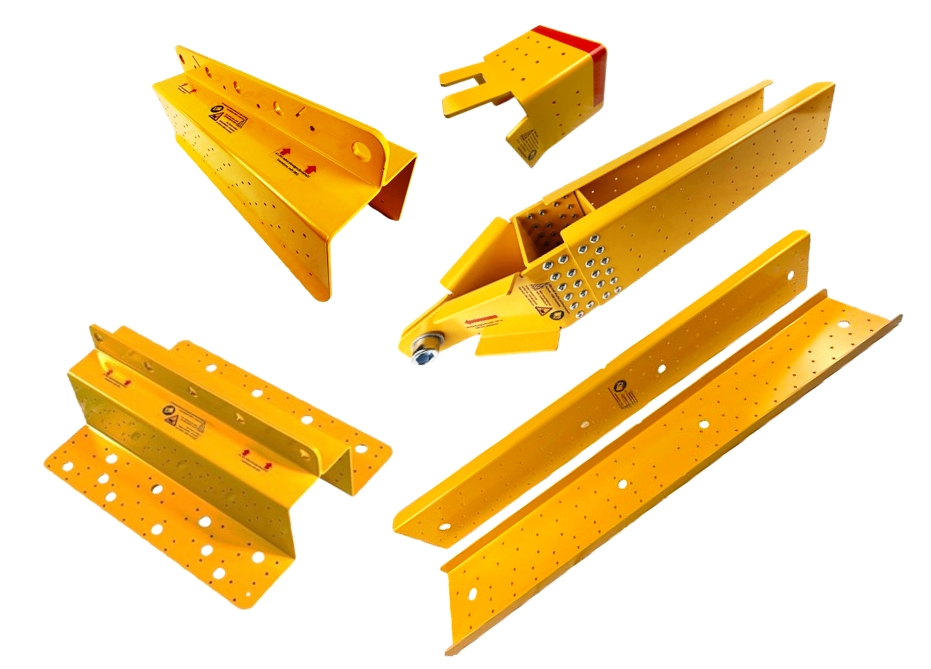

U-Profil; Z-Profil; Endstück; Verlängerungsschienen; B-Schuh
Bauteile System-140
Es wird für die Montage der FraBlo Gelenke kein Spezialwerkzeug benötigt
Notwendiges Werzeug

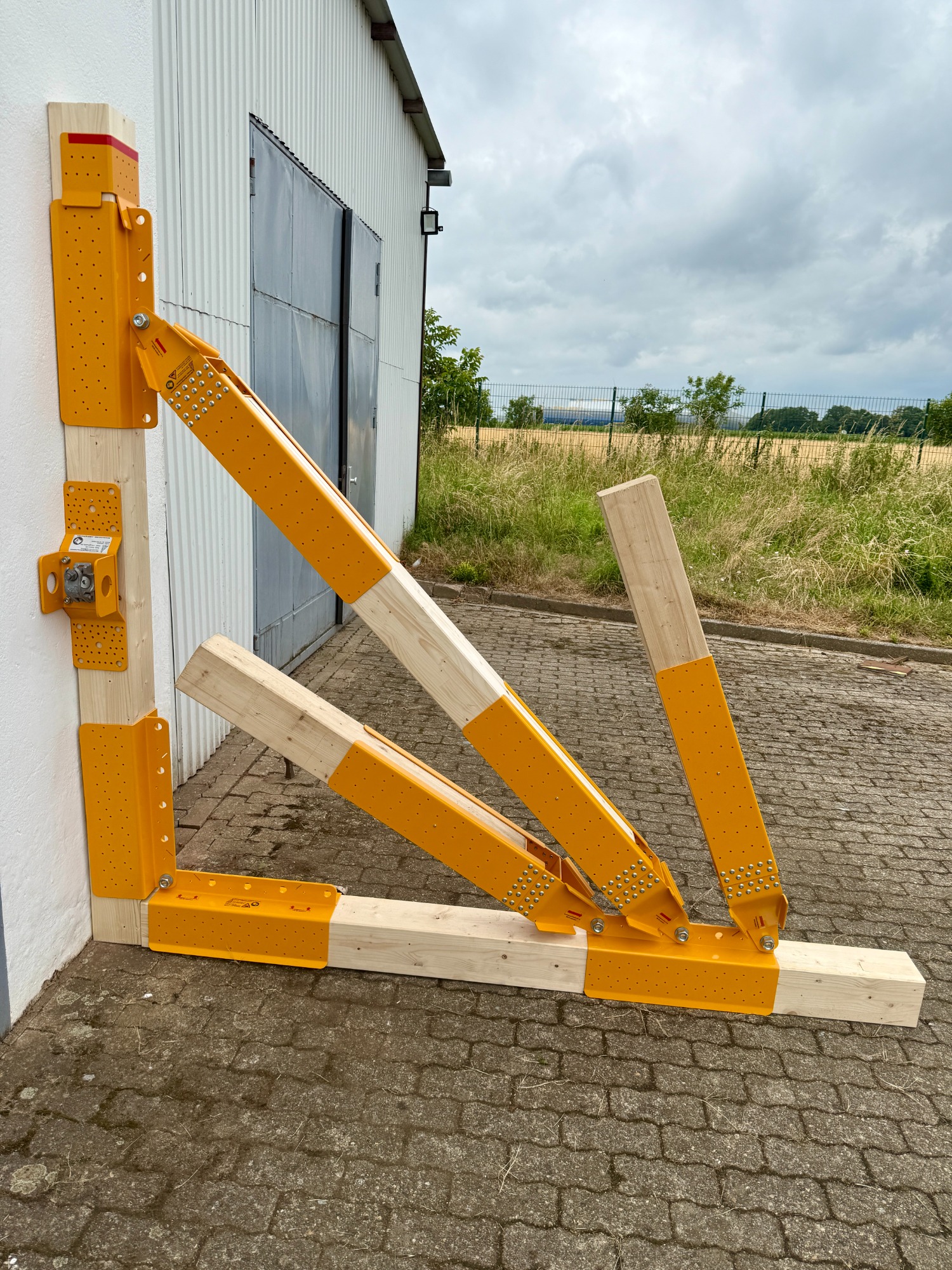

Verschiedene Anstellwinkel, Mehrfachbelegungen, Eckverbindung
System-140 Möglichkeiten

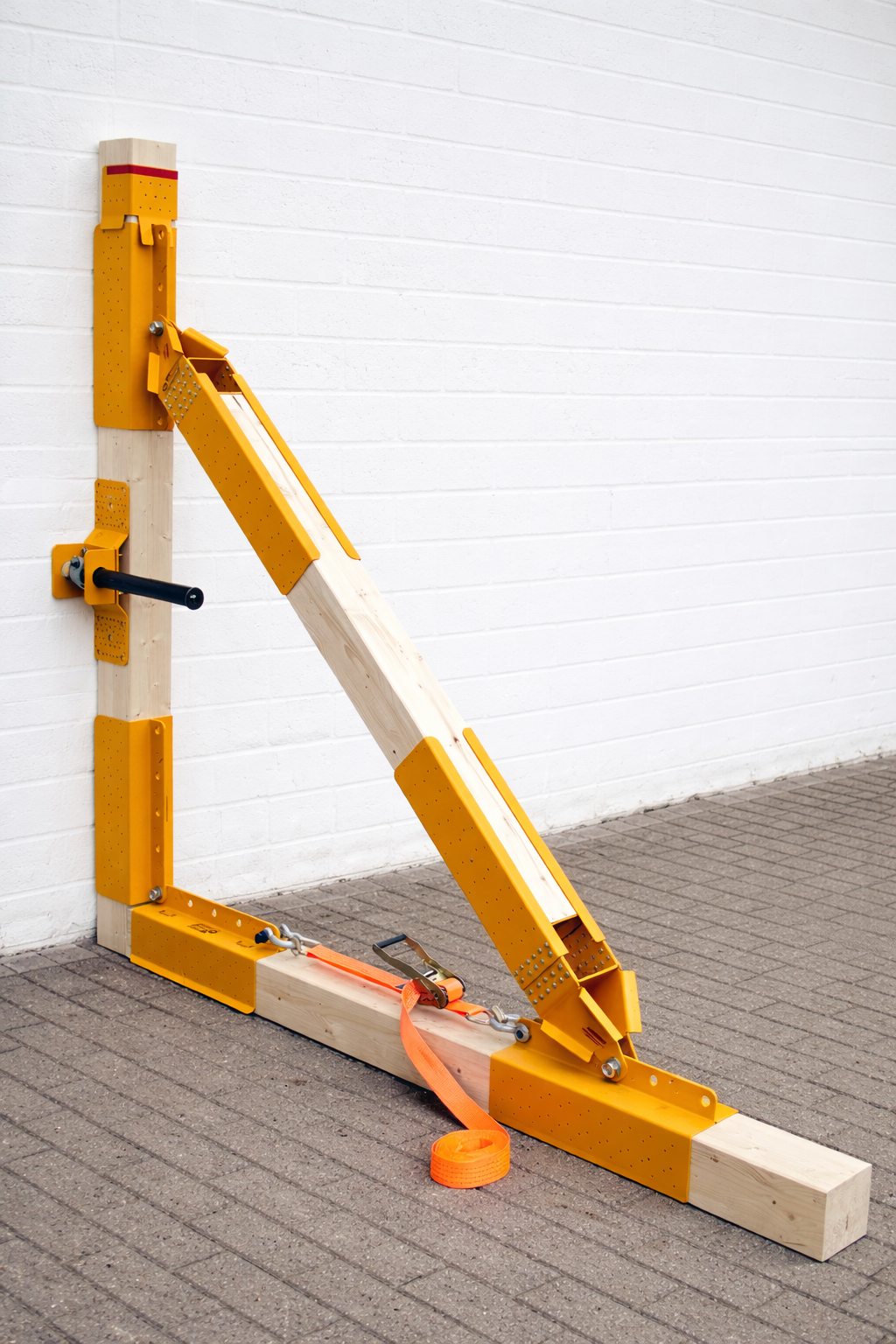

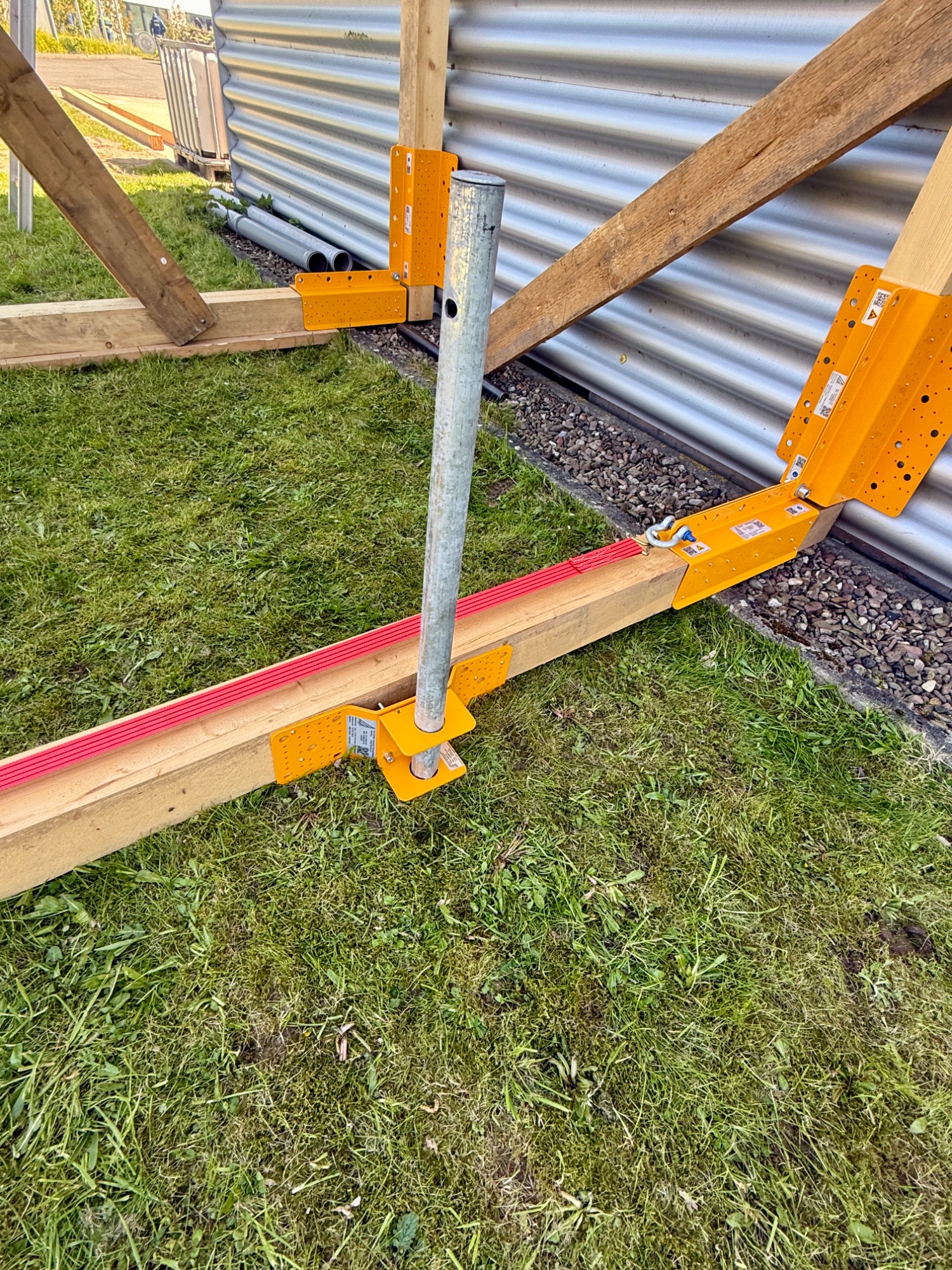

Fixiertool mit eingebohrtem Stahlrohr zur Aufgleitsicherung
Strebstützbock mit Fixiertool

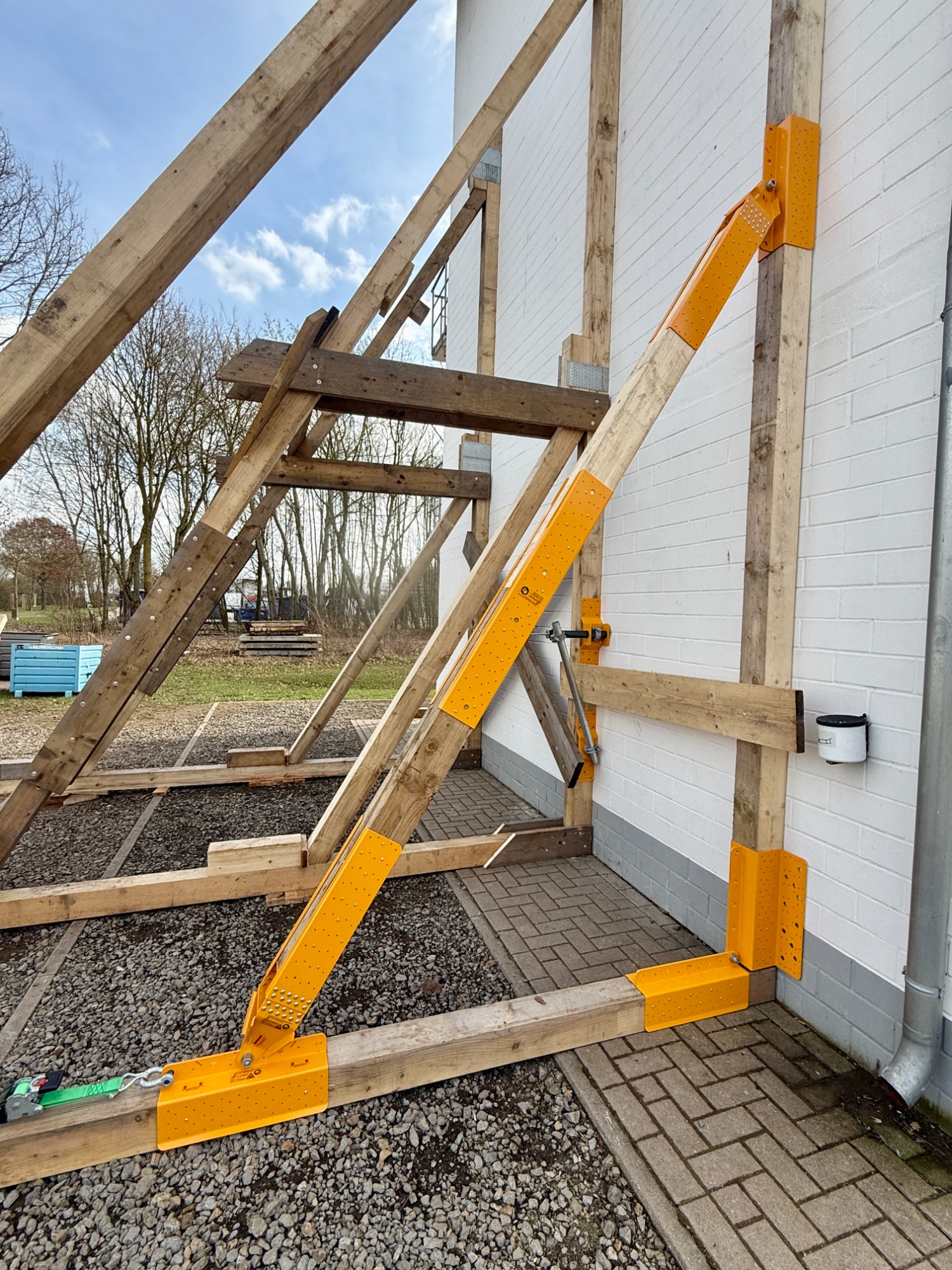

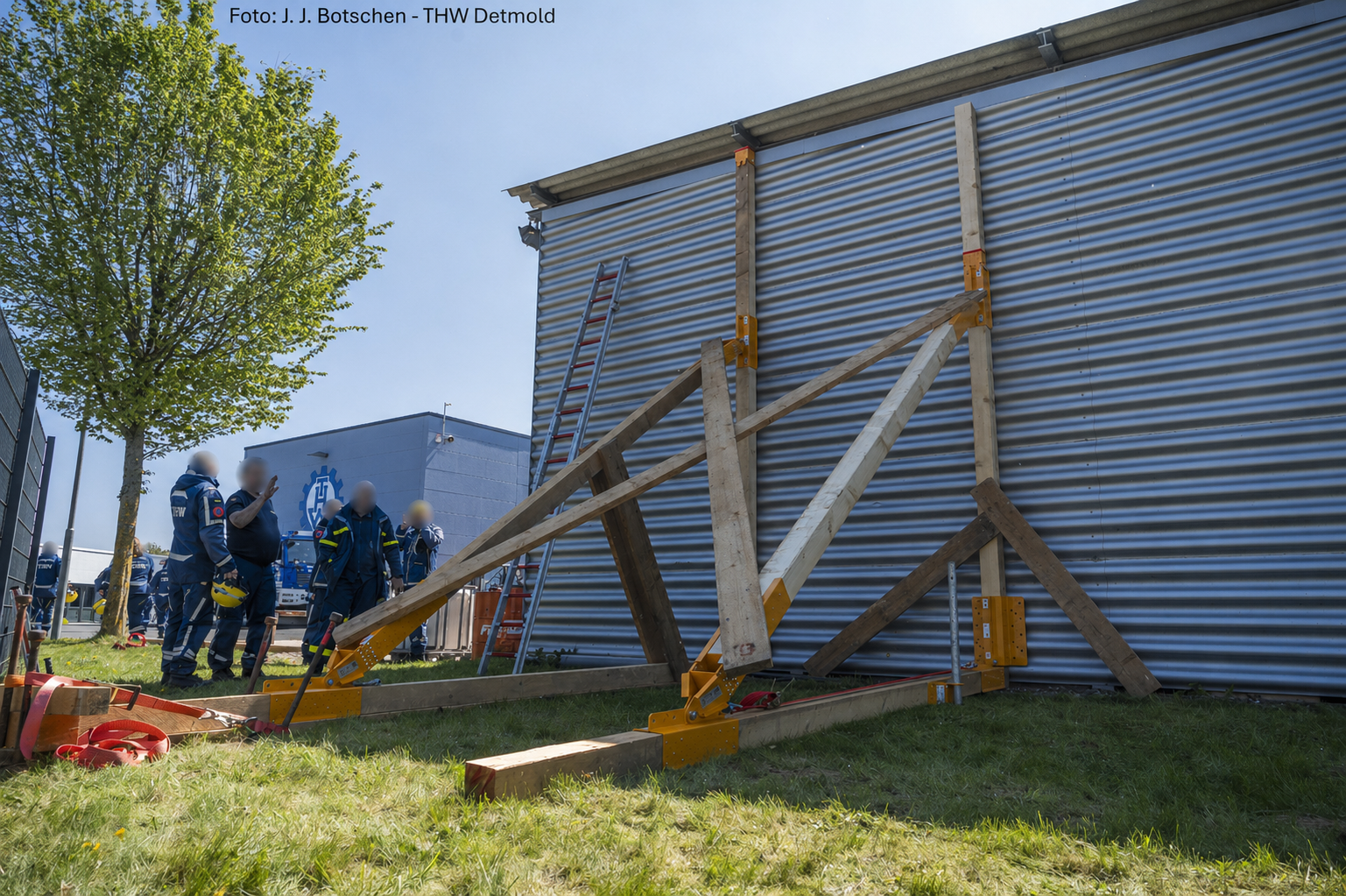

Strebstützbock, Stützhöhe Deckenhöhe 3,0m, Strebe verlängert
Strebstützbock 3,0 m

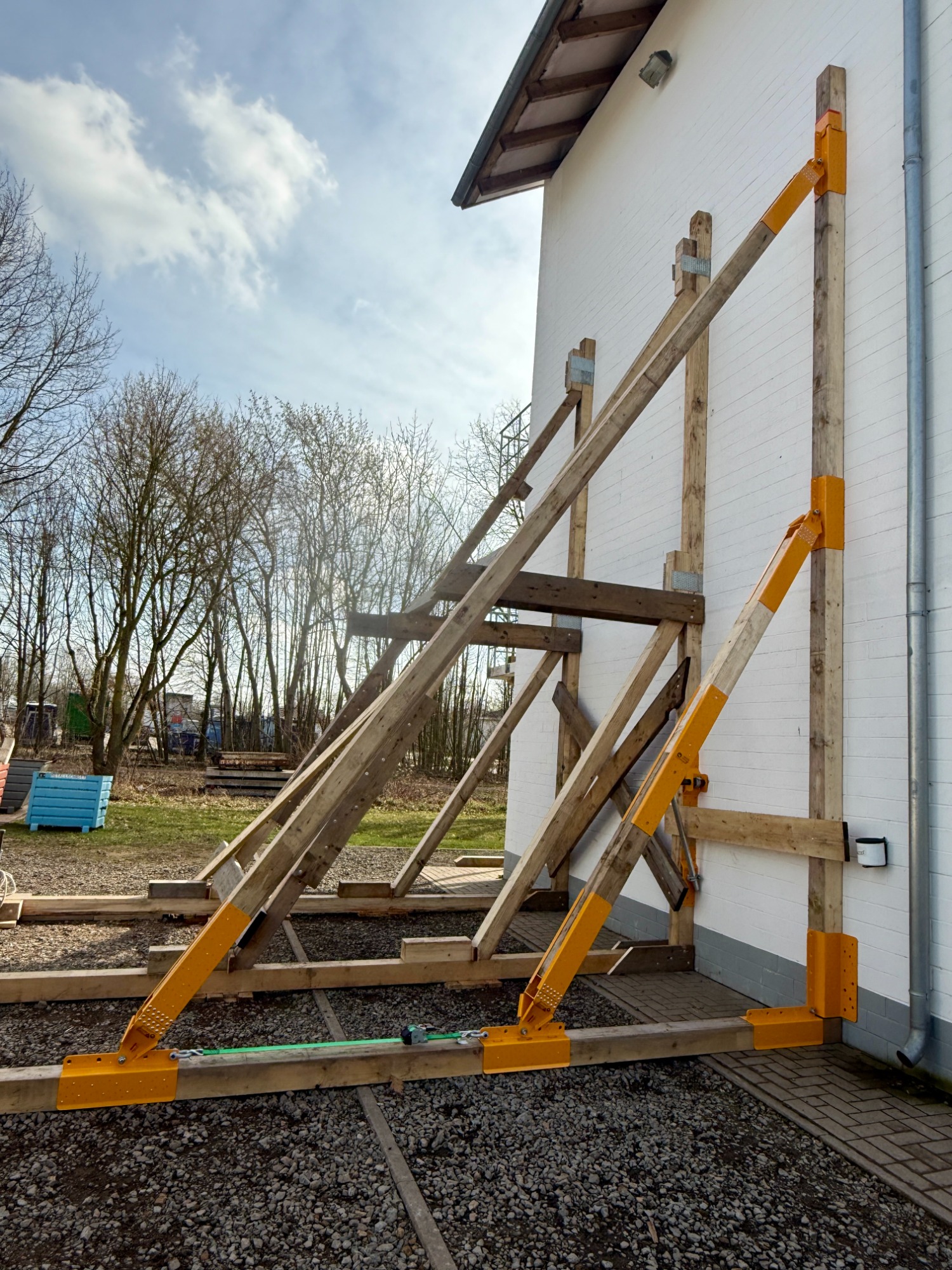

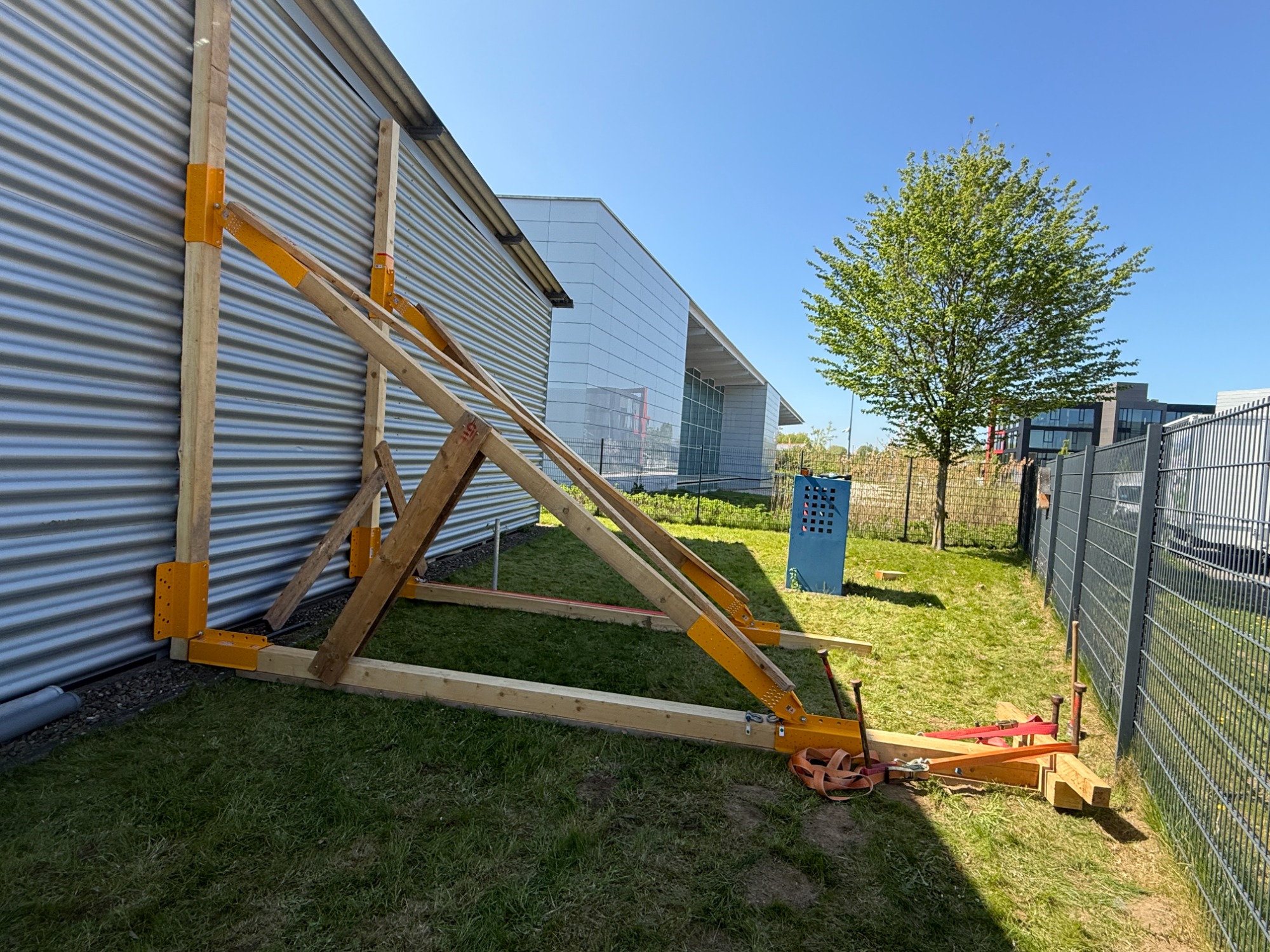

Doppelstrebstützbock 3m / 6m

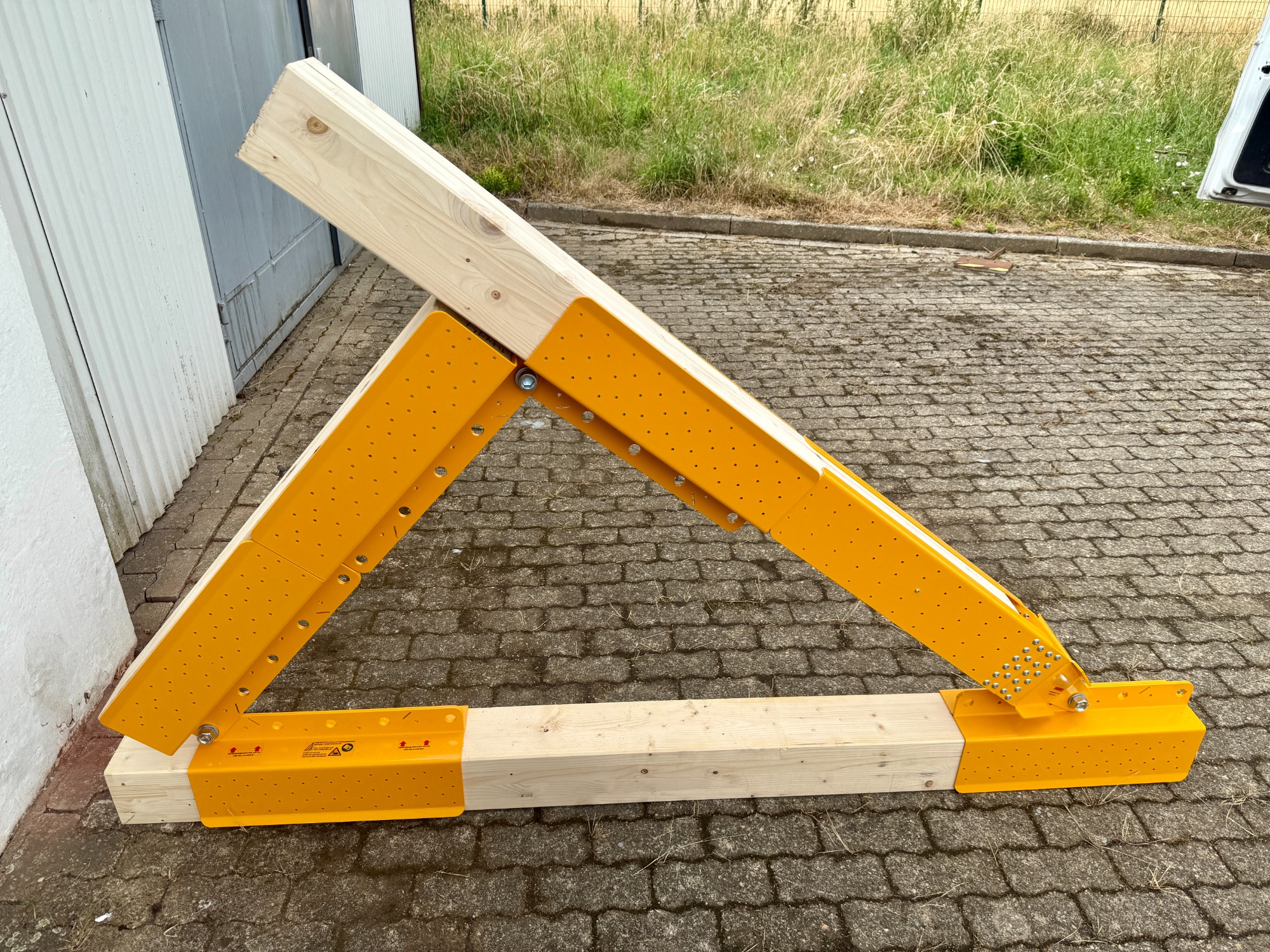

Direktverbindung von U-Profilen
U-Profil

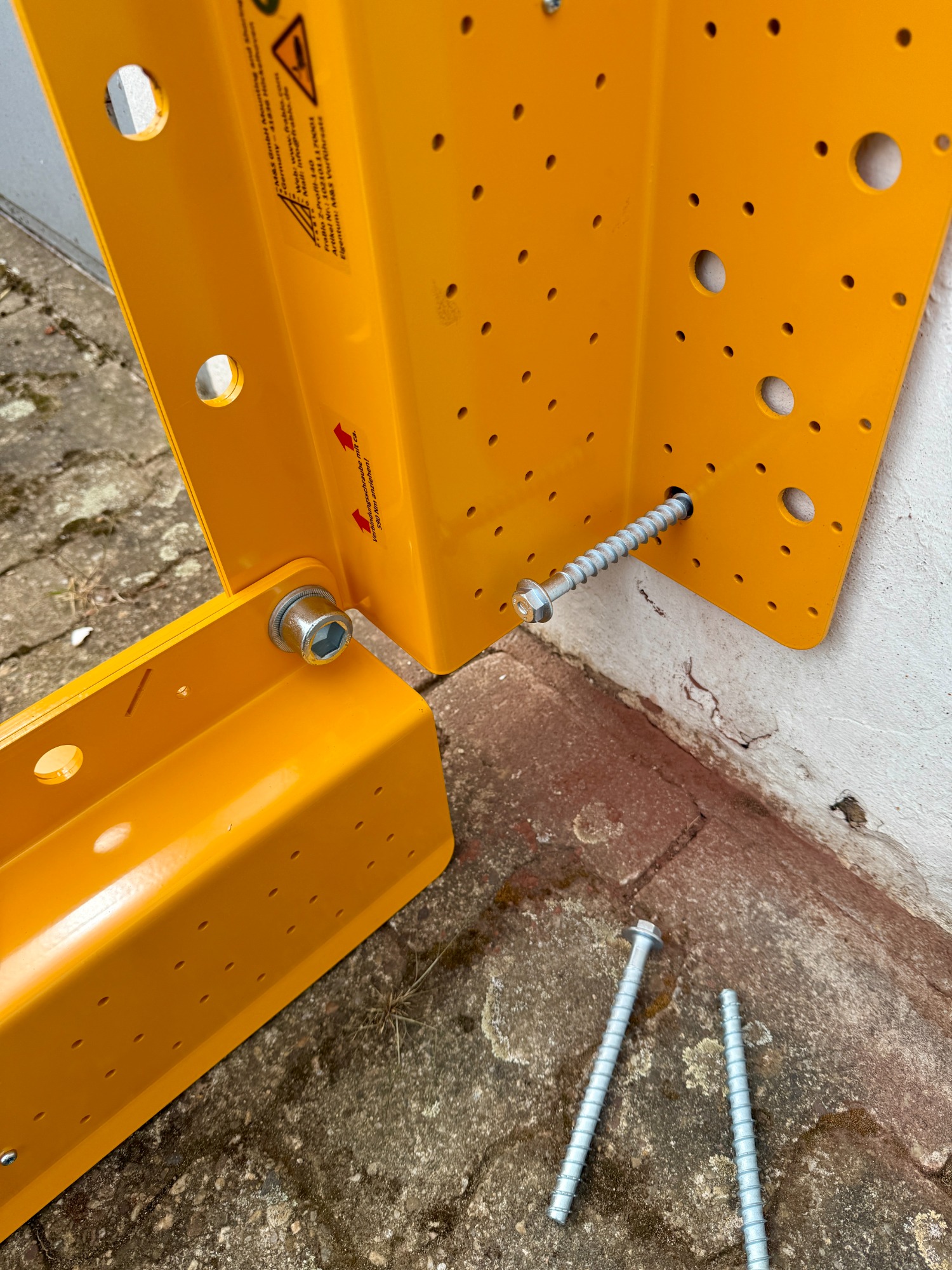

Z-Profil, verbolzen mit der Wand als Aufgleit- / Verschiebesicherung
Z-Profil Wandanschluss

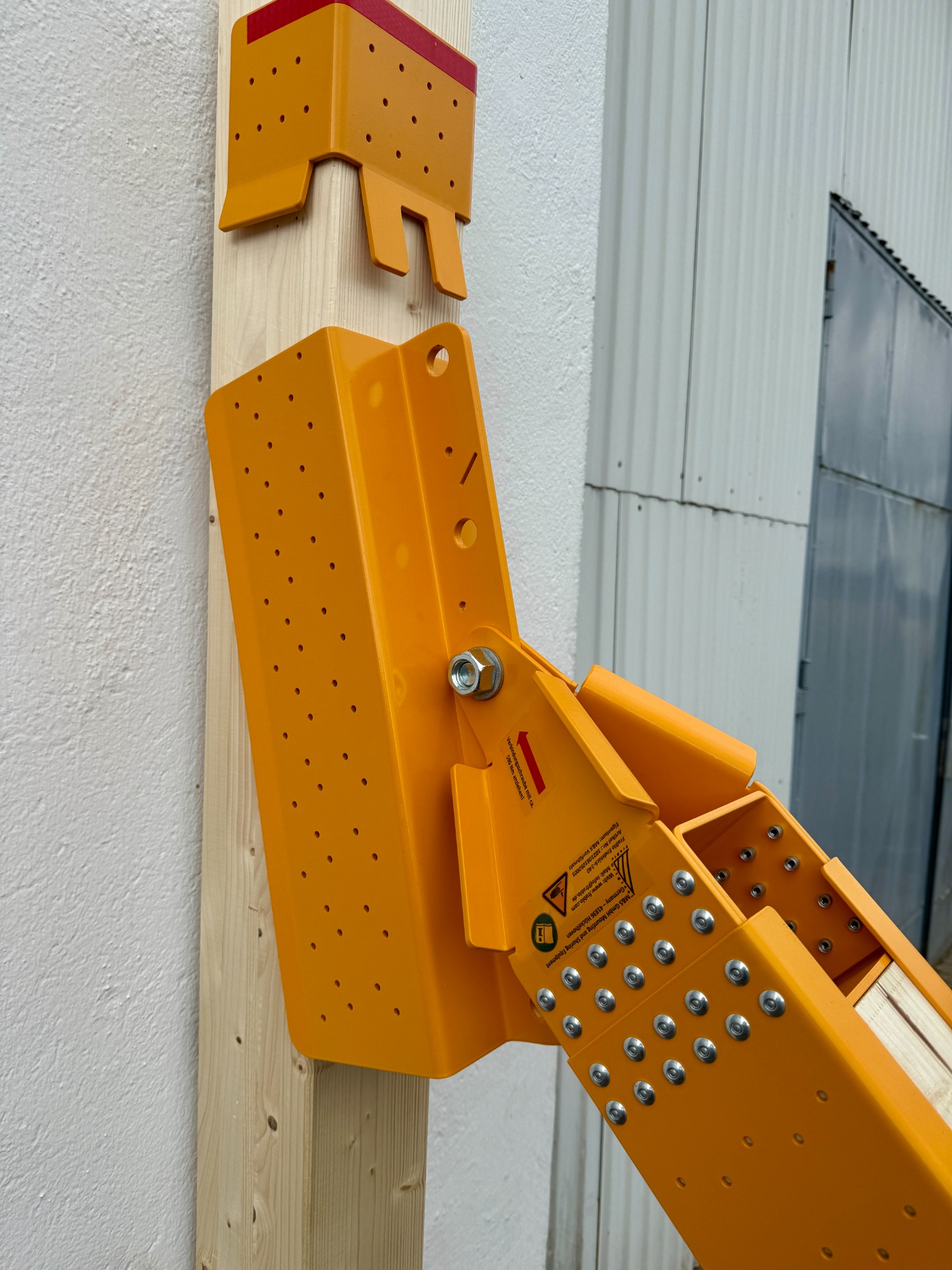

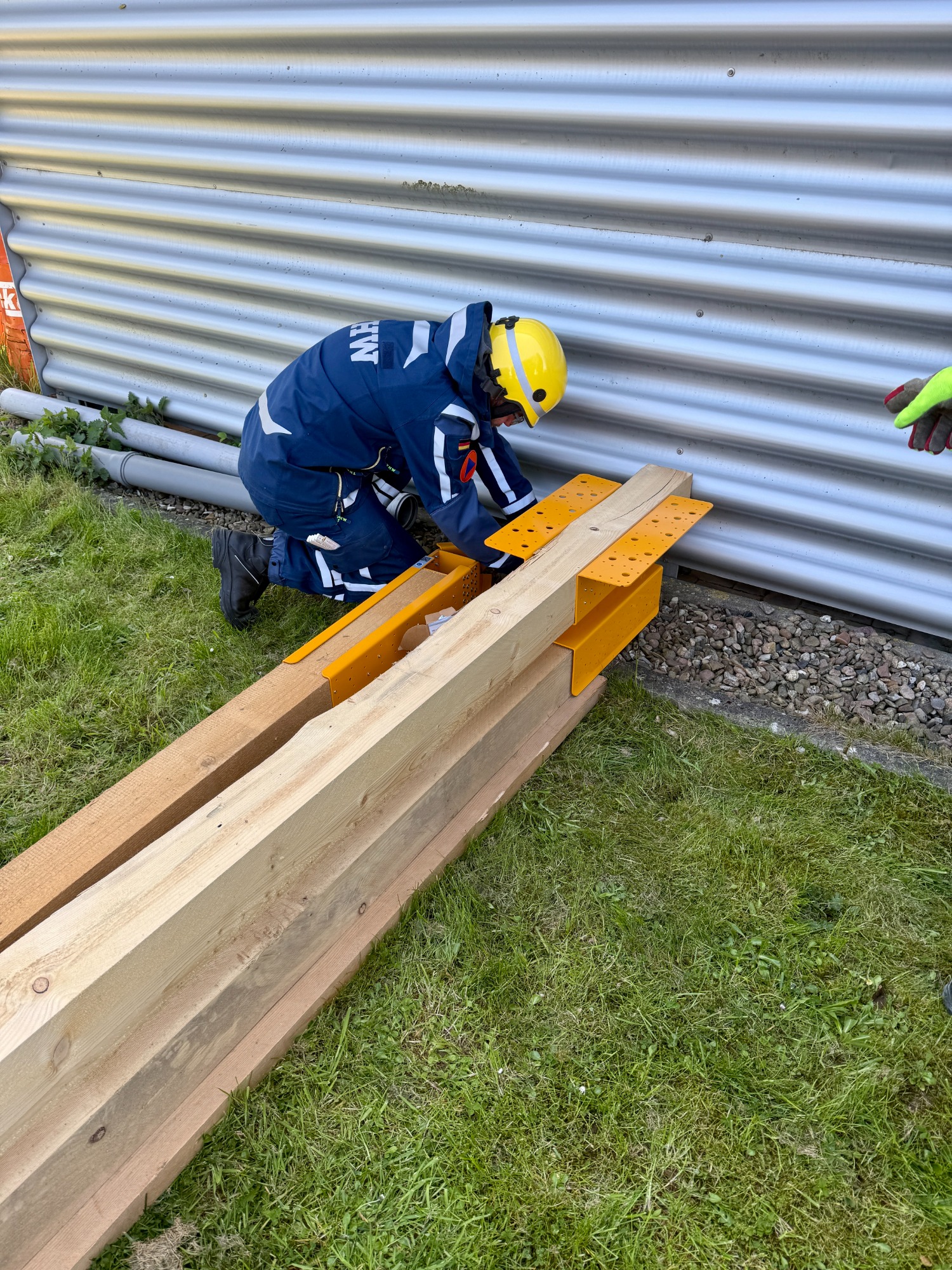

Einschub U-Profil in den B-Schuh
B-Schuh

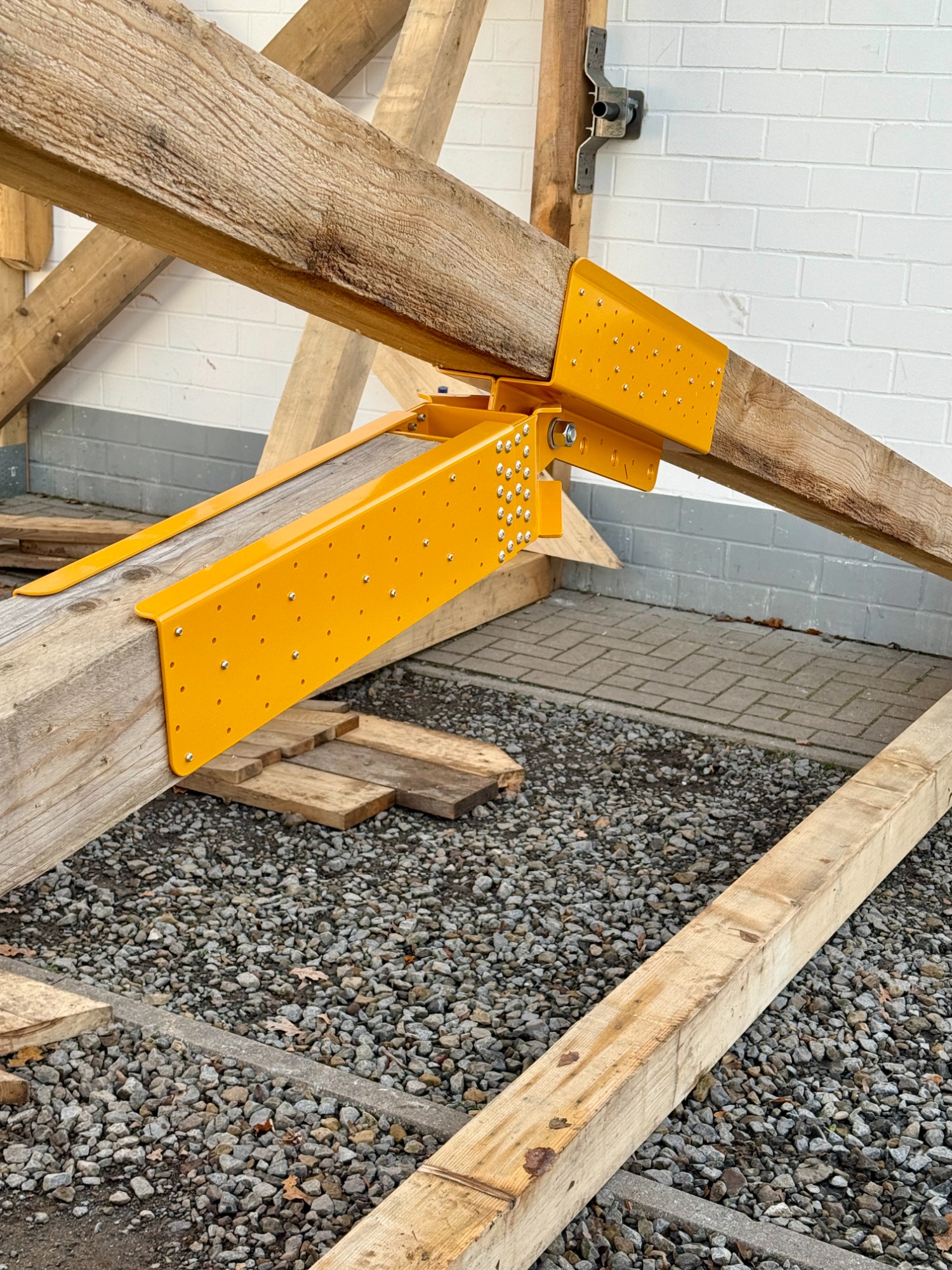

Anschluss Strebe > Streichbalken, dieser kann mit der Strebe aufgerichtet werden
Anschluss Strebe-Streichbalken
Detail Verlängerungsschiene-140
Verlängerungsschiene-140. Zum verlängern von 140x1420mm BSH. Verschraubung mit Winkelverbinderschrauben, Ankerstab oder Gewindestange
Verlängerungsschiene-140

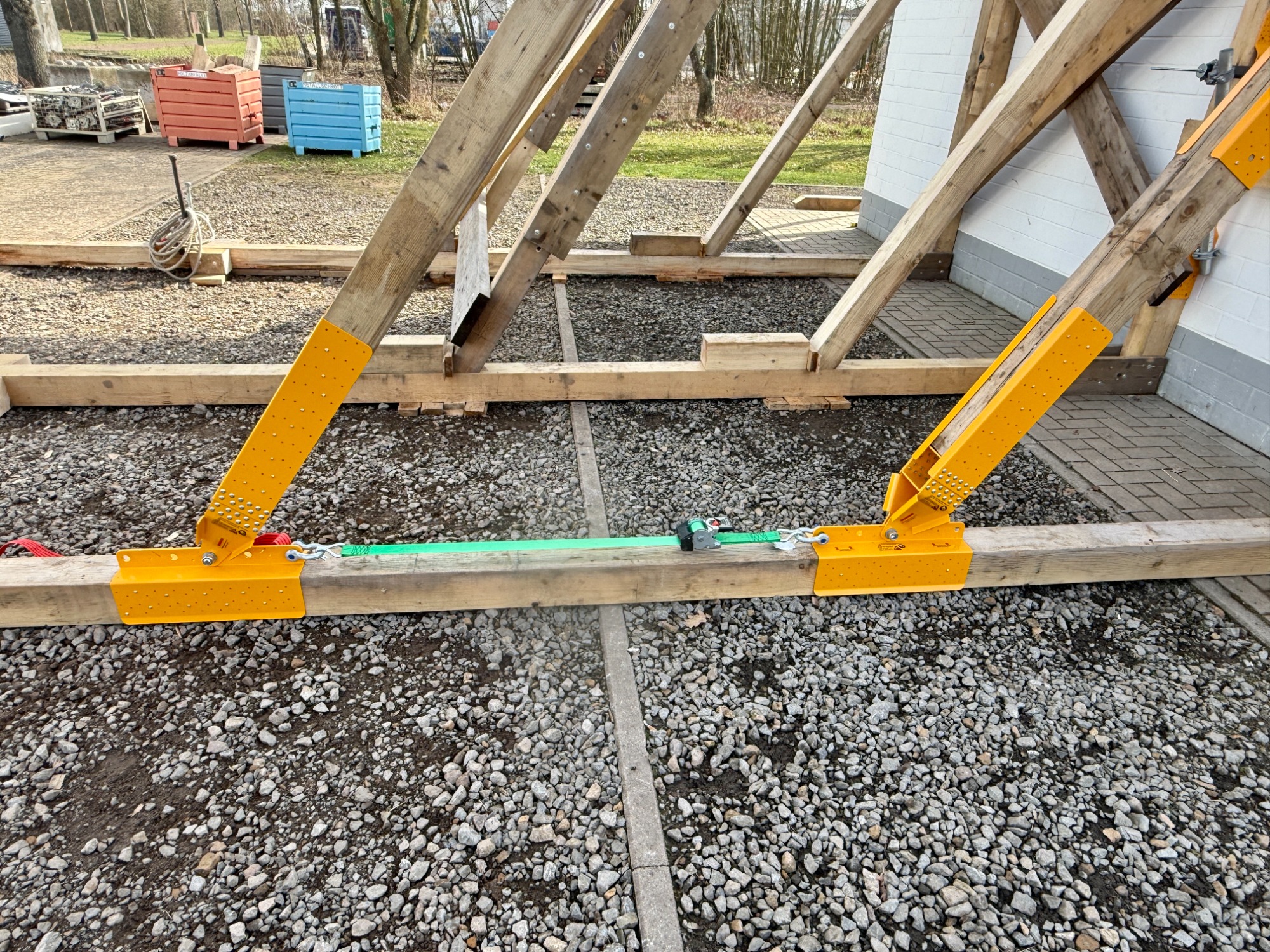

Streben werden mit dem Spanngurt an die Fassade gezogen
Streben spannen

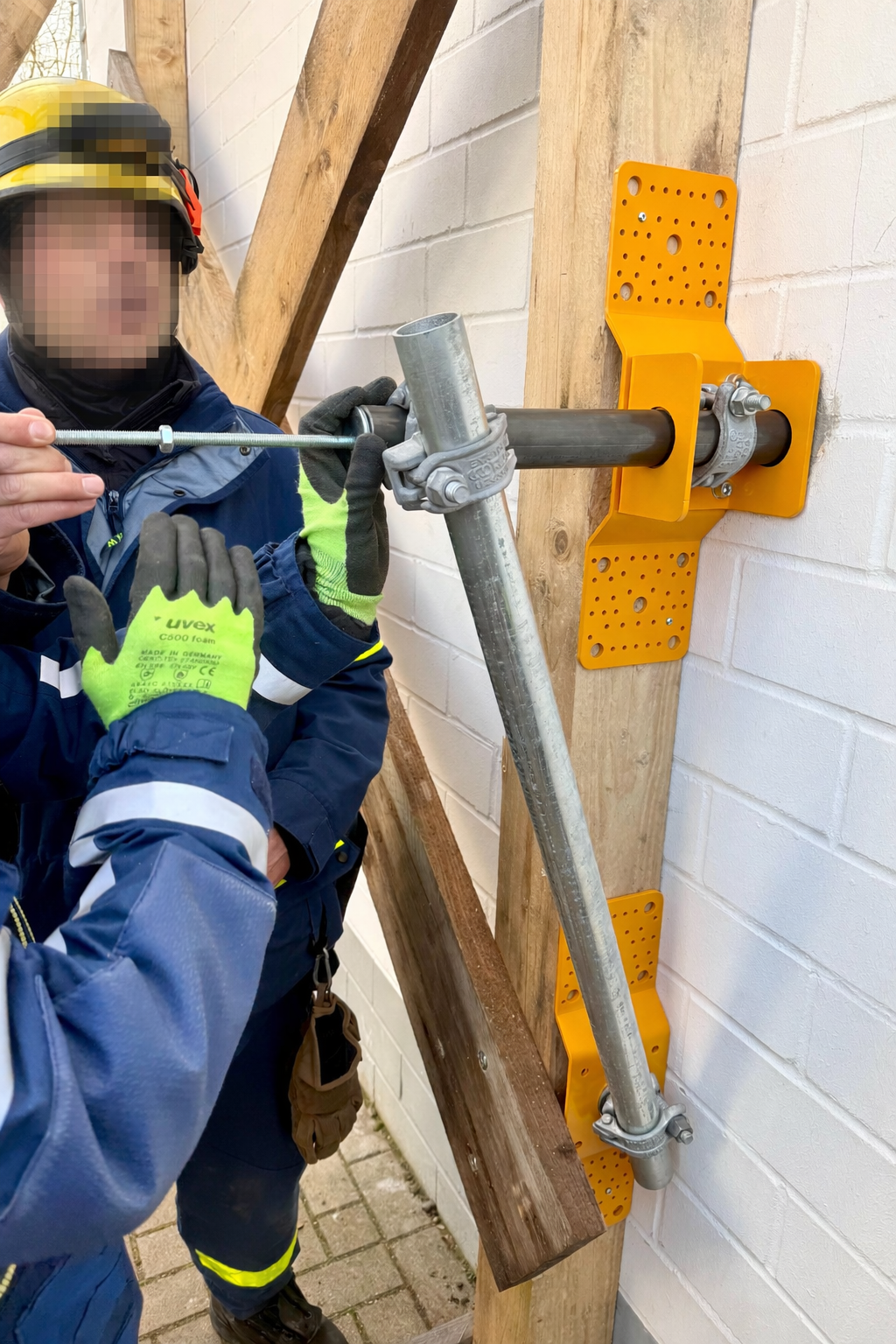

Setzen eines Kippankers am Fixiertool als Aufgleit- / Verschiebesicherung
Fixiertool

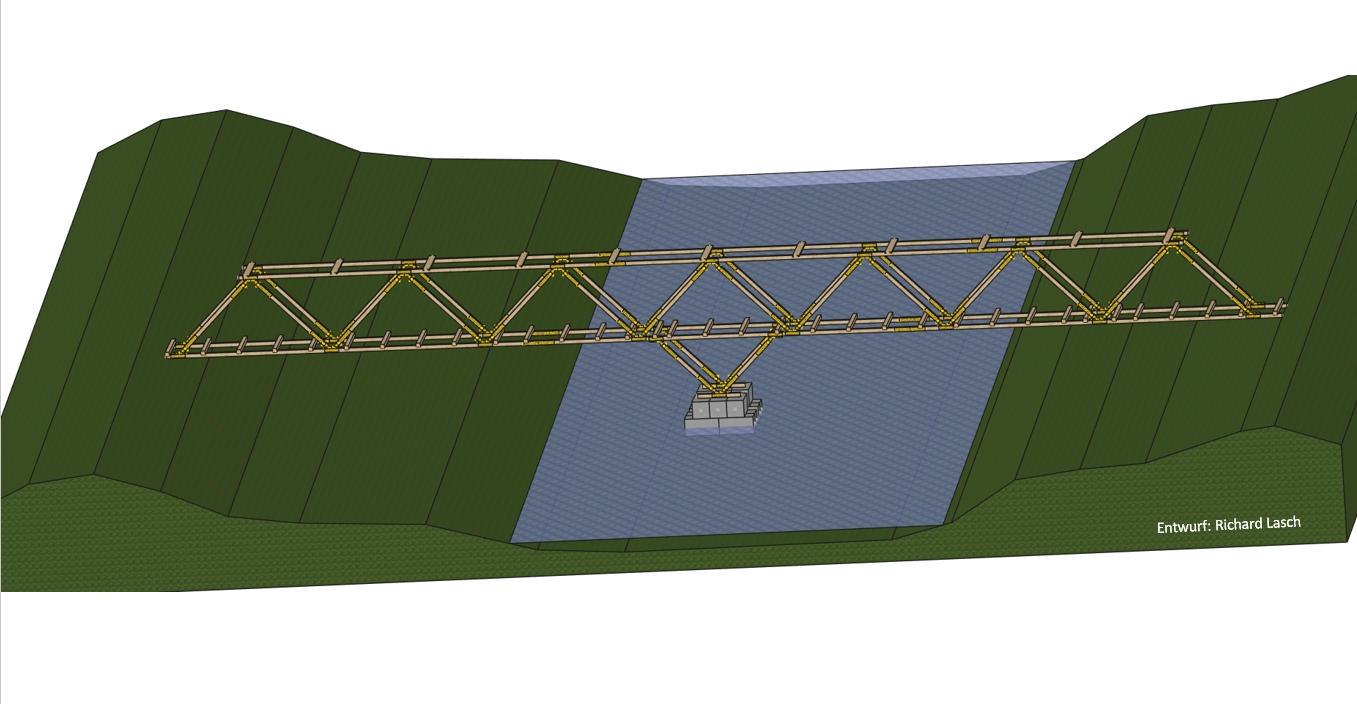

Entwurf Struktur Übergang für Personen mit System-140 (Ohne Windverbände und Belag)
Steg-140
