Verfügbare Fixiertool Einzelartikel
Preise und weitere Details entnehmen Sie bitte unserem Katalog im Downloadbereich (Service > Downloads)
Alle Fotos, Grafiken, Zeichnungen stellen einen zeitgebundenen technischen Stand dar. Aktuelle Ausführungen der Bauteile können aufgrund des technischen Fortschrittes von Darstellungen dieser Website abweichen.
Hier finden Sie eine Auswahl einzelner Artikel , die sowohl als Zusatzprodukte als auch als Ersatzteile genutzt werden können.

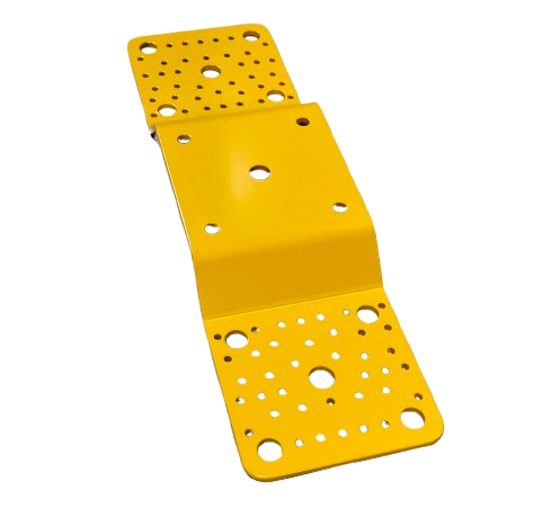

Fixiertoolplatte
Art.-Nr.: 1011081120001
Die Fixiertoolplatte stellt eine vielseitige Montagebasis dar, auf der unterschiedliche Module und Anschlagpunkte sicher installiert werden können.
Bauteil Stahl, pulverbeschichtet, RAL 0707080, Safrangold
Technische Daten:
Länge: 475 mm
Breite: 140 mm
Höhe : 41 mm
Materialstärke : 5 mm
Bohrungen:
Außen
8 Stück D=15 mm, f. Schwerlastdübel
2 Stück D=18 mm, f. Schwerlastdübel, Ankerstab, Gewindestange
76 Stück D=5 mm, f. Winkelbeschlagschraube 5 x 60 mm
Mitte
4 Stück für M10 Befestigungsschrauben
1 Stück für M16 Befestigungsschraube
Gewicht : 3,1 Kg

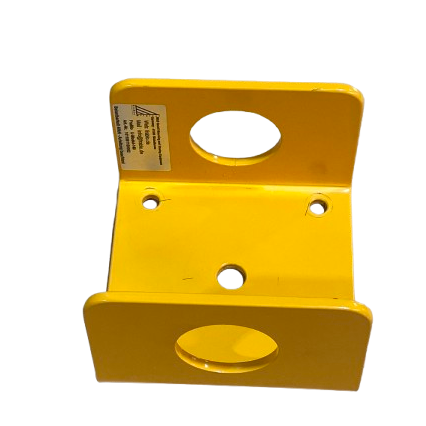

U-Modul
Art.-Nr: 1011081100002
Das U-Modul stellt ein präzise konstruiertes Aufschraubmodul für die Fixiertoolplatte dar. In Kombination mit der Fixiertoolplatte ermöglicht das U-Modul die Implementierung verschiedener Ankerpunkte, Verbindungspunkte, Kantholzfixierungen sowie Aufgleitsicherungen.
Bauteil Stahl, pulverbeschichtet, RAL 0707080, Safrangold
Technische Daten:
Länge: 140 mm
Breite: 140 mm
Höhe: 95 mm
Materialstärke: 5 mm
Bohrungen:
Außen:
2 Stück D=52 mm
Grundplatte:
4 Stück D= 10,1 mm
1 Stück D= 16,1 mm
Gewicht: 1,85 Kg
Gerüstbau Halbkupplung
Art.-Nr.: 1011021100001
Die Halbkupplung für den Gerüstbau kann mithilfe eines entsprechenden Verbindungsschraubensets sicher auf das Fixiertool montiert werden. Diese Kupplung ermöglicht die zuverlässige Fixierung von Stahlgerüstrohren mit einem Durchmesser von 48,3 mm. Anwendungsbereiche umfassen die Aufgleitsicherung, die Schaffung von Fixpunkten sowie statische Verstrebungen.
Technische Daten:
Stahl, gesenkgeschmiedet, feuerverzinkt, robuste Ausführung, gerippt.
Metrisches Gewinde oder Schnellgewinde (je nach Charge)
Prüfzeichen gemäß EN 74
Klasse B
Mit Bundmuttern 19 oder 22 mm Schlüsselweite
Bundmutter und Hammerkopfschraube feuerverzinkt
Zulässig als Einzelkupplung für eine Last von 9,1 kN
Anzugsmoment der Bundmuttern 50 Nm
Zum Anschrauben
Gewicht 0,7Kg
Gerüstbau Drehkupplung
Art.-Nr.: 1011025010001
Stahl, gesenkgeschmiedet, feuerverzinkt, robuste Ausführung, gerippt.
Technische Daten:
Metrisches oder Schnellgewinde, je nach Charge
Prüfzeichen gemäß EN 74
Klasse B
Mit feuerverzinkter Mutter 19 oder 22 mm Schlüsselweite.
Mutter und Hammerkopfschraube feuerverzinkt.
Zugelassen als Einzelkupplung für eine Last von 9,1 kN
Anzugsmoment der Muttern 50 Nm.
Für Rohrdurchmesser 48,3 mm
Gewicht: 1,4Kg
Gerüstbau Normalkupplung
Art.-Nr. 101102999001
Stahl, gesenkgeschmiedet, feuerverzinkt, robuste Ausführung, gerippt.
Technische Daten:
Metrisches oder Schnellgewinde, je nach Charge
Prüfzeichen gemäß EN 74
Klasse BB
Mit Bundmuttern 19 mm oder 22 mm
Bundmutter und Hammerkopfschraube galvanisch verzinkt
Zulässig als Einzelkupplung für eine Last von 9,1 kN oder als Doppelkupplung für 15,2 kN
Anzugsmoment der Bundmuttern 50 Nm
Gewicht: 1,3Kg
Fischer Bolzenanker
FAZ II Plus 12/10
Art.-Nr.: 101111511001
Der fischer Bolzenanker FAZ II Plus ist der Stahlanker für höchste Ansprüche mit hohen Quertragfähigkeiten und breitem Anwendungsfeld.
Mit dem Stahlanker werden schwere Lasten in gerissenem und ungerissenem Beton befestigt.
Der FAZ II Plus kann durch Wegfall der Bohrlochreinigung einfacher und schneller gesetzt werden (M8-M16).
Der bewährte Spreizclip leitet die Lasten sicher in den Beton ein und ermöglicht eine sofort belastbare, hohe Tragfähigkeit.
Technische Daten:
Bohrlochdurchmesser 12 mm
Länge 110 mm
Mindest Einbringtiefe 50mm
Die Herstellerhinweise sind zu beachten!
Inhalt 20 Stück
Gewicht: 2,1Kg (20 Stück)
Kippdübel
Art.-Nr.: 1011045010001
Kippdübel 1000mm lang
Für Fixiertool Aufgleitsicherung.
Mit diesem Anker kann sowohl ein Mauerwerk in Verbindung mit der FraBlo Aufgleitsicherung an einer Stützkonstruktion fixiert werden als auch eine Stützkonstruktion mit einem Mauerwerk verpresst werden um den Reibwiderstand zwischen Konstruktion und Mauerwerk zu erhöhen.
Technische Daten:
M10 Gewindestab mit Gummi Abstandhalter, Holzbauscheibe und M10 Mutter.
Länge 1000 mm
Bruchlast 10,2 kN
Gewicht: 0,7 Kg
Erdnagel 1200mm
Art.-Nr.: 1011045010001
Erdnagel
Stahlrohr verzinkt, mit Kopf, 20 mm Bohrung und Doppelspitze.
Durch den großen Durchmesser / Mantelfläche besonders hohe Festigkeitswerte im Boden, welche mit herkömmlichen Erdnägeln nicht erreicht werden.
Durch starke Wandung hohe Knicksicherheit.
Die 20 mm Bohrung dient u.a. zum Ansetzen von Ausziehwerkzeugen um den Erdnagel leichter aus dem Boden ziehen zu können.
Technische Daten:
Länge 1200mm
Durchmesser 48,3mm
Wandstärke 4,0mm
Gewicht: 5,0 Kg
Gerüstrohr 1000/3,2
Art.-Nr.: 101121100004
Gerüstrohr, Stahl, verzinkt
Das Gerüstrohr kann bei der FraBlo Aufgleitsicherung und auch bei der Fixierung einer Treiblade als Statikrohr / Diagonale verwendet werden.
Technische Daten:
Länge 1000mm
Durchmesser 48,3mm
Wandstärke 3,2mm
Verzinkt, Schnittkanten blank
Gewicht 3,5Kg
Stahlrohr 800/4
Artikelnummer: 1011121100001
Gerüstrohr
Statikrohr für Aufgleitsicherung
Länge 800mm
Durchmesser 48,3mm
Wandstärke 4,0mm
Stahl blank
Gewicht: 3,5Kg
Stahlrohr 500/4
Artikelnummer: 1011121100002
Gerüstrohr
Statikrohr für Lastanschlag am U-Modul, Sicherung des Anschlagmittels mit Gerüstkupplung außen
Länge 500mm
Durchmesser 48,3mm
Wandstärke 4,0mm
Stahl blank
Gewicht: 2,0Kg
Stahlrohr 250/4
Artikelnummer: 1011121100003
Gerüstrohr
Statikrohr für Lastanschlag am U-Modul, ohne Sicherung des Anschlagmittels mit Gerüstkupplung außen
Länge 250mm
Durchmesser 48,3mm
Wandstärke 4,0mm
Stahl blank
Gewicht: 1,0Kg
Eurotec
Winkelbeschlagschraube
5 x 60mm
Artikelnummer: 1011119990001
Eurotec Winkelbeschlagschraube
zugelassene Schraube für Fixiertool / Gelenk 140 Holzbefestigung
5x60mm
Stahl gehärtet
verzinkt blau.
TX 20
Inhalt: 250Stück
Gewicht: 1,35Kg
Eurotec Tellerkopfschraube
8 x 140mm
Artikelnummer: 1011119990003
Eurotec Paneltwistec AG
Stahl weiß verzinkt - 8x140 mm - Tellerkopf TX40 - TeilgewindeEurotec
Material: Stahl weiß verzinkt
Durchmesser: 8 mm
Länge: 140 mm
Gewindelänge: 95 mm
Kopf-∅: 22 mm
Inhalt: 50 Stück
Schäkel Hochfest 32,5kN
Artikelnummer: 1011139990002
Schäkel Hochfest
Bügel feuerverzinkt
Bolzen galv. verzinkt, blau lackiert
Werkstoff: Hochfester Vergütungsstahl
Kennzeichnung: WK / WLL / CE / Charge
Sicherheitsfaktor: 6-fach
Gewicht: 650g
Ringschraube hochfest
Artikelnummer: 1011139990001
Ringschraube hochfest, Güteklasse 8 EN1677, M16x28
Belastbarkeit 0° 40kN, 90° 15kN
Sicherheitsfaktor 4 (Bruchlast bei dem 4-fachen der Tragfähigkeit)
Gewicht: 300g
A-Modul
In Kürze erhältlich:
Das Anschlagmodul ermöglicht es, aufgeschraubt auf die Fixiertoolplatte, Lasten mit Schäkel, Karabinerhaken oder direkt mit Rundschlingen in beliebige Richtungen anzuschlagen.
Belastbarkeit 40 kN
MMS-plus SSK Stahl Schraubanker
Artikelnummer: 1011039990001
Schnell und einfach einzubringender Schraubanker für hohe Belastbarkeiten und temporäre Befestigungen.
Für statisch hoch belastbare Befestigung der Fixiertoolplatte.
16 x130mm, Bohrloch 14mm, Kopfdurchmesser 29,5mm
Schlüsselweite SW 24mm
Temporäre Befestigung von Baustelleneinrichtungen wie z. B. Baustützen, Schrägstützen, Absturzsicherungen, Anprallschutz, Gerüste.
Der Anker ist wieder entfernbar und mehrfach verwendbar, mit diversen Zulassungen.
Wir freuen uns, Ihnen demnächst hier einen neuen Artikel präsentieren zu dürfen.
