Verfügbare FraBlo Fixierungstoolsets
Preise und weitere Details entnehmen Sie bitte unserem Katalog im Downloadbereich (Service > Downloads)
Alle Fotos, Grafiken, Zeichnungen stellen einen zeitgebundenen technischen Stand dar. Aktuelle Ausführungen der Bauteile können aufgrund des technischen Fortschrittes von Darstellungen dieser Website abweichen.
Wir haben für Sie eine sorgfältige Auswahl an Komplettsets zusammengestellt. Diese Sets sind, basierend auf unseren Fachkenntnissen optimal auf die Anforderungen der Praxis abgestimmt. Die Baugruppen (auch in den Sets) sind vormontiert. Die Original FraBlo Bauteile haben eine Pulverbeschichtung nach RAL 0707080 Safrangold

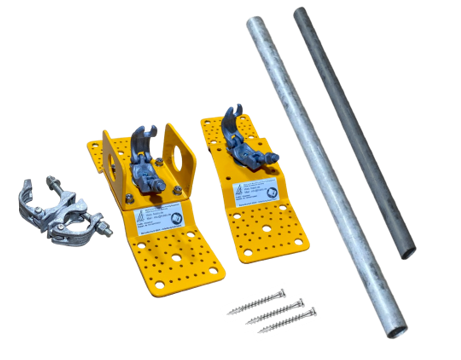

Set 501
Aufgleitsicherung
Art.-Nr.: 1031015010001
Mit diesem Set kann eine Aufgleitsicherung für eine Strebstütze erstellt werden. Es ist eine 50mm Kernbohrung erforderlich.
Set bestehend aus:
-2 Stück Fixiertoolplatten
- 1 Stück U-Modul
- 2 Stück Halbkupplungen
- 1 Stück Drehkupplung
- 1 Stück Gerüstrohr 800 x 48,3 x 4,08
- 1 Stück Gerüstrohr 1000 x 48,3 x 3,05
- 1 Packung Winkelbeschlagschrauben 5 x 60 (250 Stück)
- 1 Stück Torx-Bit T20
Alle Bauteile mit den notwendigen Verbindungsmitteln
Die Baugruppen sind vormontiert
Gewicht: 18,3 Kg

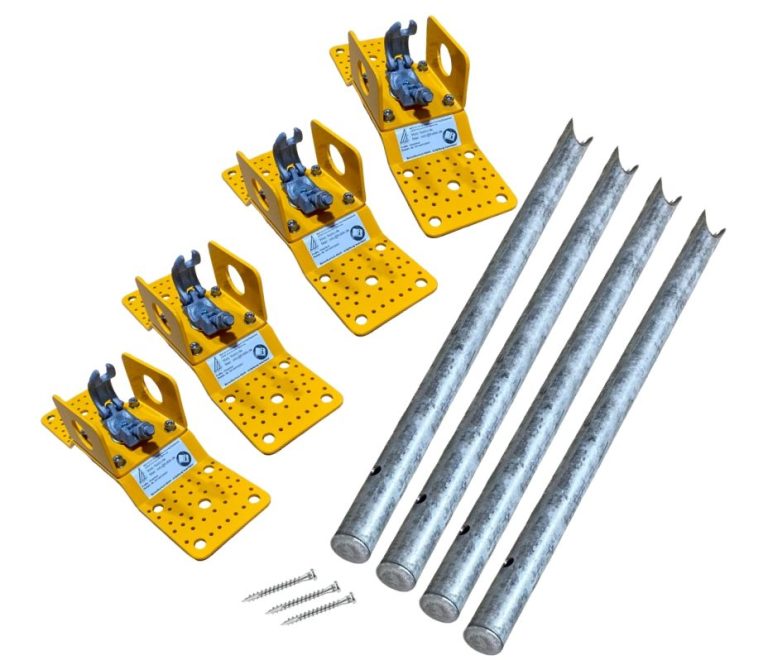

Set 505
Fixierset Treiblade
Art.-Nr.: 1031015050001
Mit diesem Set kann ein Kantholz auf dem Untergrund fixiert werden. Bei hartem Untergrund ist eine 50mm Bohrung erforderlich.
Set bestehend aus:
-4 Stück Fixiertoolplatten
-4 Stück U-Modul
-4 Stück Gerüstbau Halbkupplung
-4 Stück Erdnägel Rohr verz. 1200 x 48,3 x 4,08
- 1 Packung Winkelbeschlagschrauben 5 x 60 (250 Stück)
- 1 Stück Torx-Bit T20
Alle Bauteile mit den notwendigen Verbindungsmitteln
Die Baugruppen sind vormontiert
Gewicht: 52,0 Kg

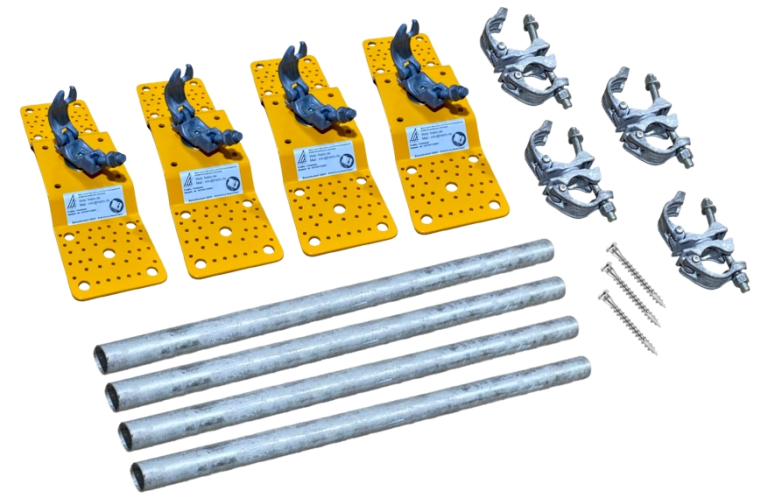

Set 506
Statikset zu Fixierset Treiblade
Art.-Nr.: 1031015060001
Mit diesem Set kann Set 505 zur Stabilitätssteigerung der Bodenverankerung gegen knicken erweitert werden.
Set bestehend aus:
- 4 Stück Fixiertoolplatte
- 4 Stück Gerüstbau Halbkupplung
- 4 Stück Gerüstbau Drehkupplung
- 4 Stück Gerüstrohr 1000 x 48,3 x 3,05
-2 Packung Winkelbeschlagschrauben 5 x 60 (250 Stück)
- 1 Stück Torx-Bit T20
Alle Bauteile mit den notwendigen Verbindungsmitteln
Die Baugruppen sind vormontiert
Gewicht: 37,4 Kg
Set 517
Halbkupplung mit
Verbindungsschraube
Art.-Nr.: 103110517001
Mit diesem Set kann am Fixiertool eine Halbkupplung ersetzt / ergänzt werden
Set bestehend aus:
- 1 Stück Gerüstbau Halbkupplung
- 1 Stück Senkschraube M16-55-8.8
- 1 Stück Sicherungsmutter M16
- 2 Stück Stahlscheibe M16 / 56 / 5 mm
Gewicht: 1,0 Kg
Set 512 Verbindungsschrauben
U- Modul
Art.-Nr.: 1031015120001
Mit diesem Set kann das FraBlo U-Modul auf eine FraBlo Fixiertoolplatte befestigt werden
Set bestehend aus:
- 4 Stück Zylinderschraube M 10 x 40 - 10.9
- 4 Stück Scheibe M 10
- 4 Stück Ripplock Sicherungsmutter M10
Gewicht: 0,18 Kg

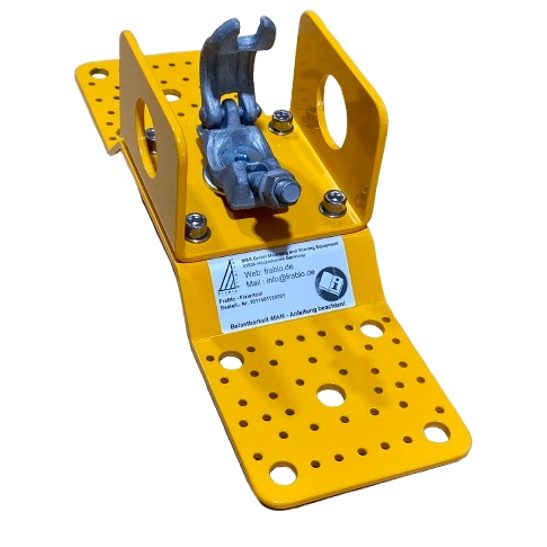

Baugruppe 114
Anschlagpunkt Innenfixierung
Art.Nr.: 1031015190001
Mit diesem Set kann ein Anschlagpunkt erstellt werden. Angeschlagen wird am Gerüstrohr mittels Rundschlinge, Band, Anschlagstück o.ä.
Die Rohrfixierung erfolgt über die Gerüstbau Halbkupplung im U-Modul liegend
Set bestehend aus:
1 Stück Fixiertoolplatte
1 Stück U-Modul
1 Stück Gerüstbau Halbkupplung
1 Stück Stahlrohr, 250x48,3x4mm
Verbindungsschrauben für U-Modul
Die Baugruppe ist vormontiert
Gewicht: 8,0 Kg

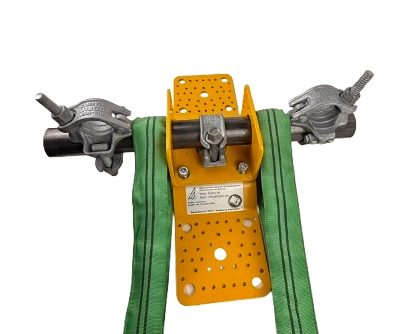

Baugruppe 115
Anschlagpunkt Außenfixierung
Art.-Nr.: 1031015200001
Mit dieser Baugruppe kann ein Anschlagpunkt erstellt werden. Angeschlagen wird am Gerüstrohr mittels Rundschlinge, Band, o.ä.
Die Rohrfixierung erfolgt über die Gerüstbau Halbkupplung im U-Modul liegend
Set bestehend aus:
1 Stück Fixiertoolplatte
1 Stück U-Modul
1 Stück Gerüstbau Halbkupplung
1 Stück Stahlrohr, 500x48,3x4mm
2 Stück Gerüstbau Normalkupplungen
Verbindungsschrauben für U-Modul und Halbkupplung
Die Baugruppe ist vormontiert
Gewicht: 13,3 Kg

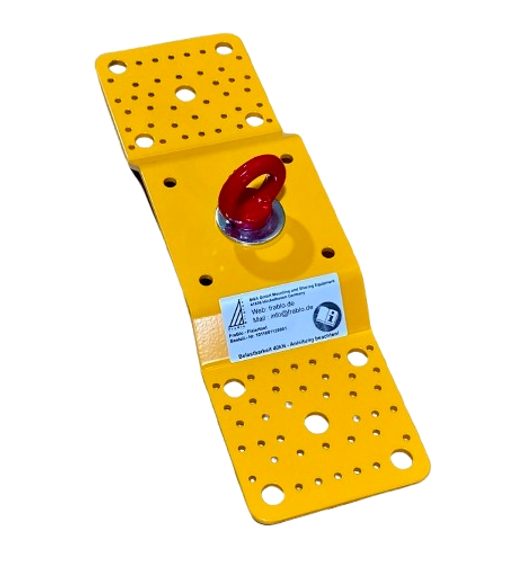

Baugruppe 116
Anschlagpunkt Ringschraube
Art.-Nr.: 1031015210001
Mit dieser Baugruppe kann ein Anschlagpunkt mittels Ringschraube erstellt werden.
Mittels Schäkel oder auch an der Ringschraube direkt kann eine Rundschlinge, Zurrgurt, Kette oder Stahlseil angeschlagen werden.
Set bestehend aus:
1 Stück Fixiertoolplatte
1 Stück Ringschraube 40 kN hochfest
2 Stück Stahlscheibe M16 / 56 / 5 mm
1 Stück Mutter M16 hochfest
Die Baugruppe ist vormontiert
Gewicht: 3,5 Kg

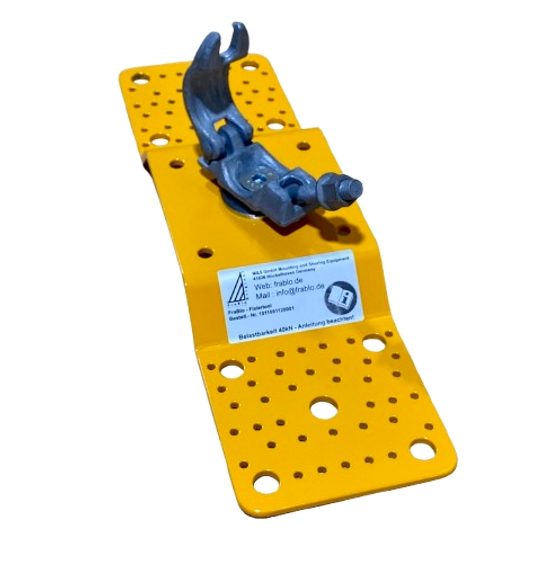

Baugruppe 111
Anschlagpunkt Gerüstbau Halbkupplung
Art.-Nr.: 1021081110001
Mit dieser Baugruppe kann ein Anschlagpunkt für ein Stahl- oder Gerüstrohr mit Außendurchmesser 48,3 mm erstellt werden.
Die Zugfestigkeit beträgt 9,1kN
Set bestehend aus:
1 Stück Fixiertoolplatte
2 Stück Stahlscheibe M16 / 56 / 5mm
1 Stück Gerüstbau Halbkupplung
1 Stück M16 8.8 Senkkopfschraube
1 Stück M16 Sicherungsmutter
Gewicht: 3,8Kg
Neue Sets
Wir sind bestrebt, unser Angebot fortlaufend zu erweitern und werden Ihnen neue Sets an dieser Stelle präsentieren.
