Verfügbare Gelenk-140 Einzelartikel
Hier finden Sie eine Auswahl einzelner Artikel, die sowohl als Zusatzprodukte als auch als Ersatzteile genutzt werden können.
Preise und weitere Details entnehmen Sie bitte unserem Katalog im Downloadbereich (Service > Downloads)
Alle Fotos, Grafiken, Zeichnungen stellen einen zeitgebundenen technischen Stand dar. Aktuelle Ausführungen der Bauteile können aufgrund des technischen Fortschrittes von Darstellungen dieser Website abweichen.

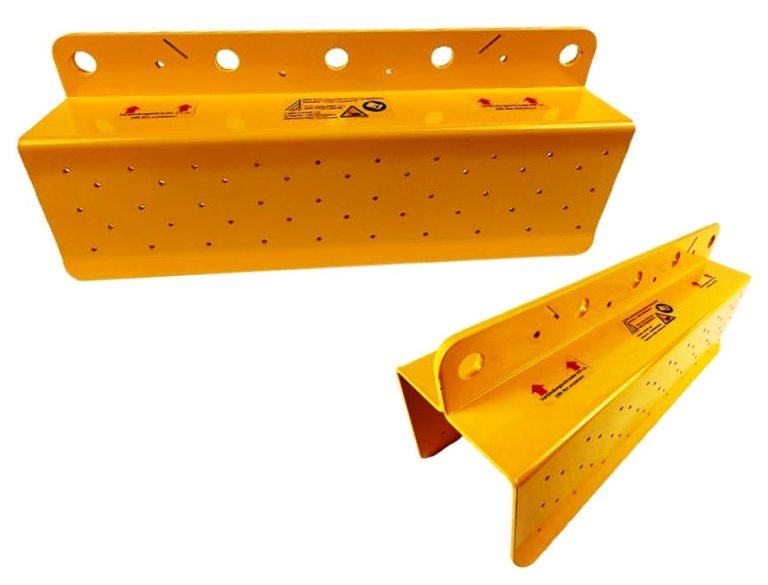

U-Profil-140
Artikelnummer: 1021081040001
Das U-Profil-140 wird über ein BSH-Kantholz mit den Abmessungen 140 x 140 mm aufgeschoben und kann je nach Bedarf in jeder beliebigen Längsposition fixiert werden.
Die Bohrungen im oberen Steg sind vorgesehen zur Verschraubung mit dem Endstück- 140 oder zur Verbindung mit einem weiteren U-Profil.
Des Weiteren dienen die Bohrungen als Anschlagpunkt für den Kranbetrieb.
Technische Daten:
Länge: 500 mm
Höhe: 200 mm
Breite: 150mm
FraBlo Bauteile Stahl, pulverbeschichtet, RAL 0707080, Safrangold
Gewicht: 8,3 Kg

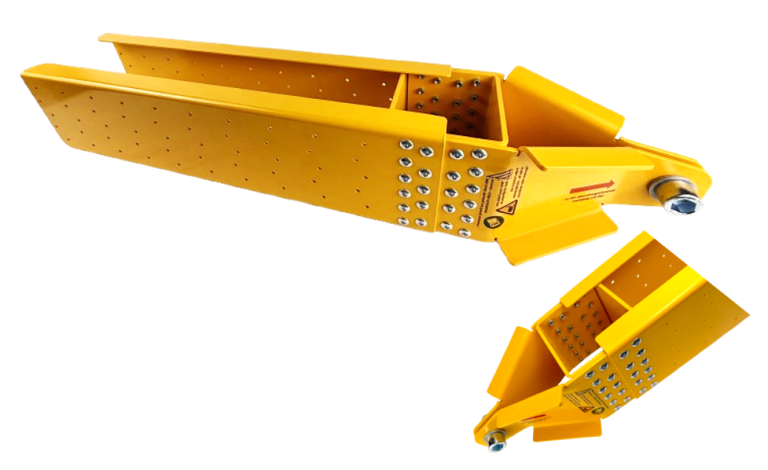

Endstück-140
Artikelnummer: 1021081050001
Das Endstück-140 wird an den Enden eines Kantholzes-140 aufgeschoben und fixiert.
In Verbindung mit dem U-Profil-140 können zahlreiche Konstruktionen wie Strebstützen, Fachwerkträger etc. realisiert werden.
Technische Daten:
Länge: 740 mm
Höhe: 145 mm
Breite: 150 mm
FraBlo Bauteile Stahl, pulverbeschichtet, RAL 0707080, Safrangold
Gewicht: 7,3 Kg

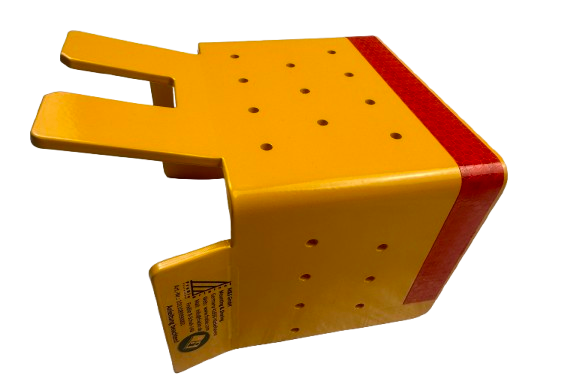

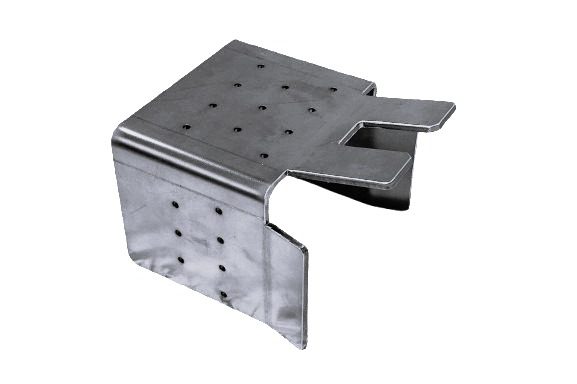

B-Schuh-140
Artikelnummer: 1011089990001
Der B-Schuh-140 ist ein Sicherheitsfeature in Verwendung mit dem Gelenk-140.
Auf einem Streichbalken aufgeschraubt dient dieser als Begrenzungspunkt für das U-Profil 140. Der Sitz des U-Moduls-140 kann vor dem Errichten des Streichbalkens durch die Positionierung des B-Schuh-140 festgelegt werden. Wird das U-Profil-140 in den B-Schuh eingeschoben, ist das Gelenk sofort mit bis zu 30 kN belastbar.
Technische Daten:
Länge: 190 mm
Höhe: 135 mm
Breite: 154 mm
FraBlo Bauteile Stahl, pulverbeschichtet, RAL 0707080, Safrangold
Gewicht: 2,2 Kg
Neuer Artikel
Wir freuen uns, Ihnen demnächst hier einen neuen Artikel präsentieren zu dürfen.

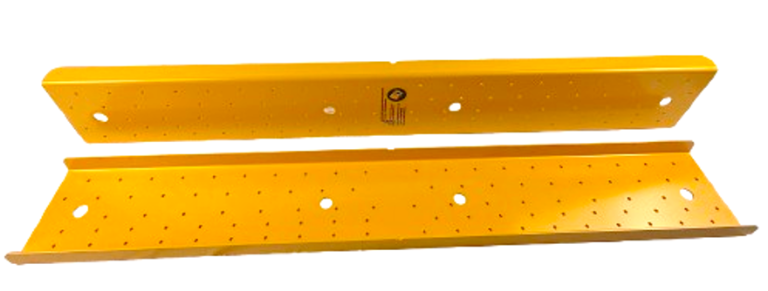

Verlängerungsschiene-140
Artikelnummer: 1021011060001
Die Verlängerungschiene 140 dient zur Verlängerung von Kanthölzern mit dem Querschnitt
140 x 140mm.
Es werden zur Verlängerung immer zwei Schienen benötigt.
Bohrungen 5mm für Winkelbeschlagschrauben
Bohrungen 18mm für Gewindestangen oder Dywidag Ankerstab 15mm
Technische Daten:
Länge: 1000 mm
Höhe: 150 mm
Breite:35mm
Stahl, pulverbeschichtet, RAL 0707080, Safrangold
Gewicht: 4,8 Kg

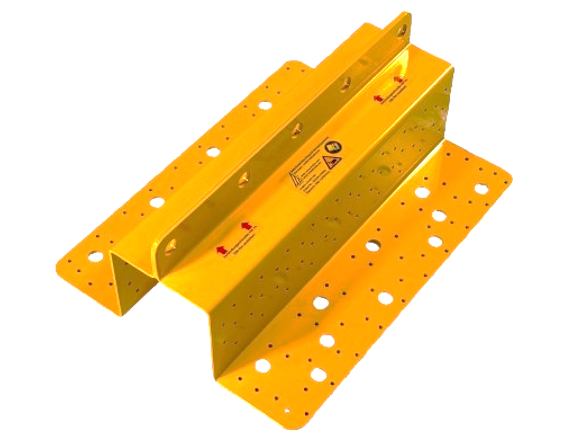

Z-Profil-140
Artikelnummer: 1021011170001
Das Z-Profil-140 weist nahezu die gleichen Konstruktionsmerkmale wie das U-Profil-140 auf, bietet jedoch seitlich ausladende Flächen und eine spezifische Anordnung von Bohrungen. Als Eckverbindung einer Strebstütze ermöglicht es eine direkte und feste Verbindung mit dem Mauerwerk, wodurch die Aufgleit- und Verschiebesicherung der Stütze umgehend gewährleistet wird. Des Weiteren eignet es sich auch für die Fixierung von Treibladen sowie von freistehenden Wänden an eine Stützkonstruktion.
Technische Daten:
Länge: 500 mm
Höhe: 200 mm
Breite: 390mm
Stahl, pulverbeschichtet, RAL 0707080, Safrangold
Gewicht: 10,6 Kg
