Galerie Gelenk-140
In dieser Galerie stellen wir Ihnen eine Auswahl der vielfältigen Anwendungsmöglichkeiten des Gelenkes-140 vor.
Diese Seite wird fortlaufend aktualisiert und erweitert, um Ihnen stets die neuesten Anwendungsmöglichkeiten zu zeigen. Derzeit stehen nur Fotos aus den Prototypentests zur Verfügung. Zum Vergrößern, Bild anklicken.

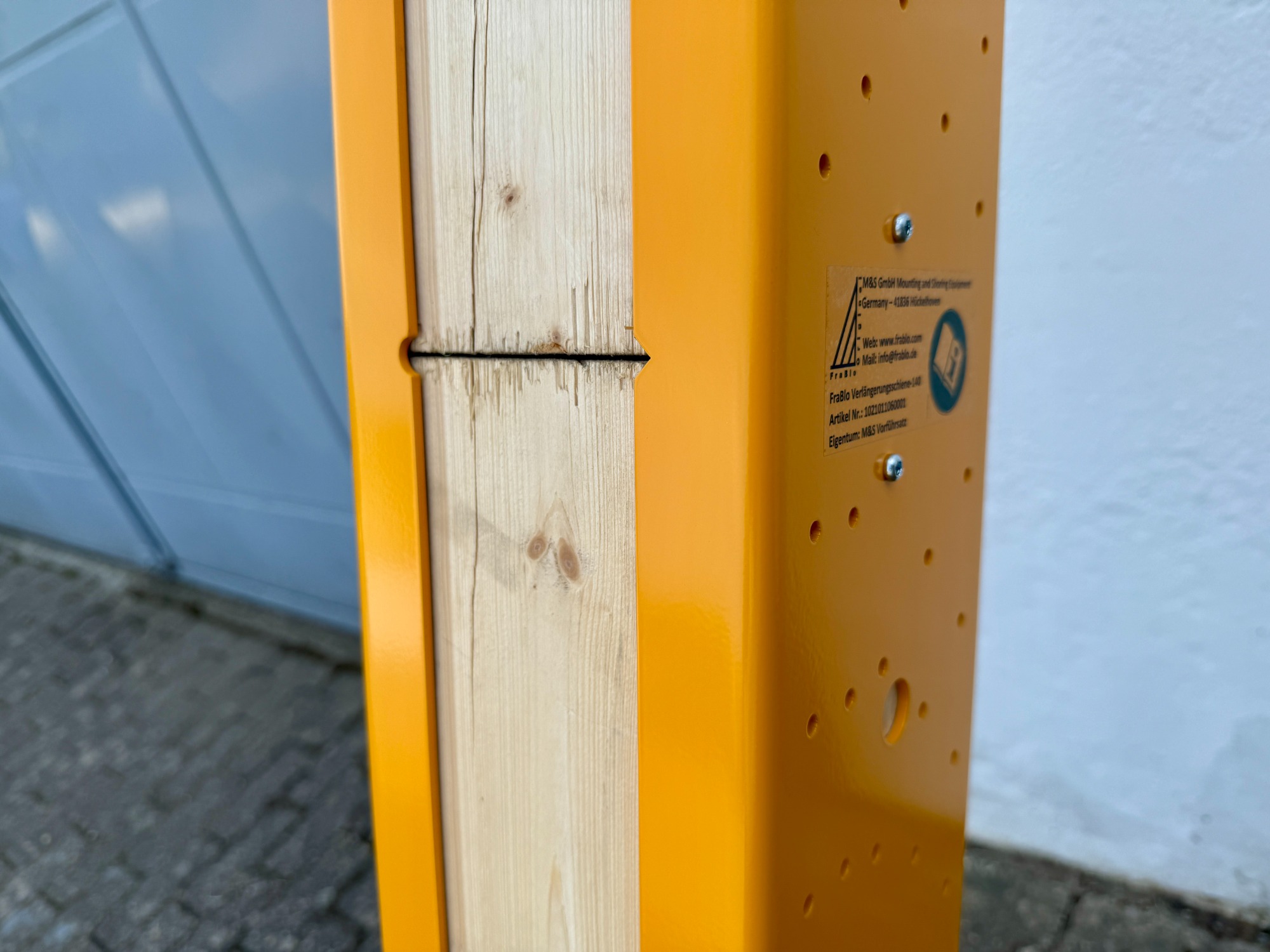

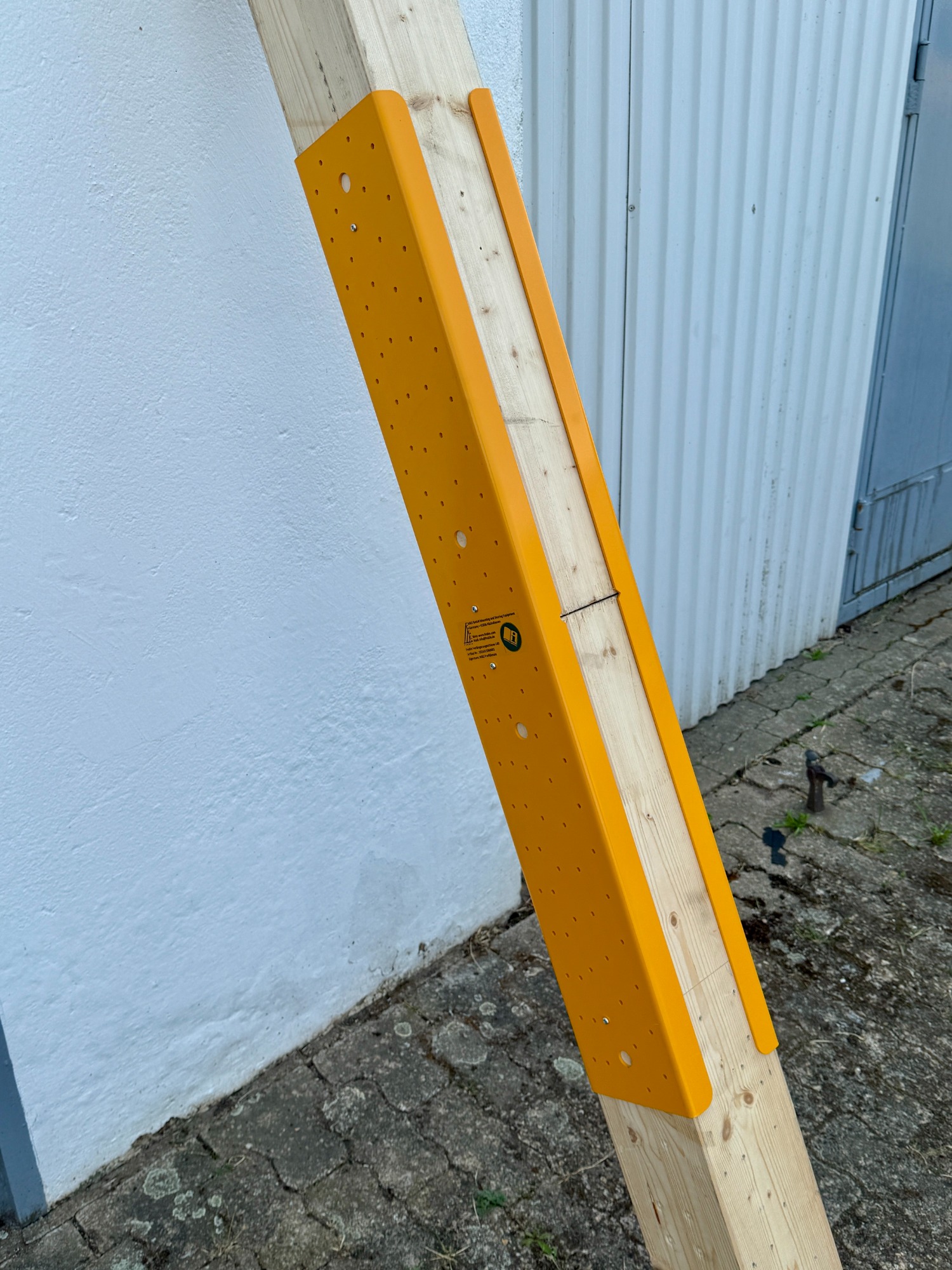

Detail Verlängerungsschiene-140
Verlängerungsschiene-140. Zum verlängern von 140x1420mm BSH. Verschraubung mit Winkelverbinderschrauben, Ankerstab oder Gewindestange
Verlängerungsschiene-140

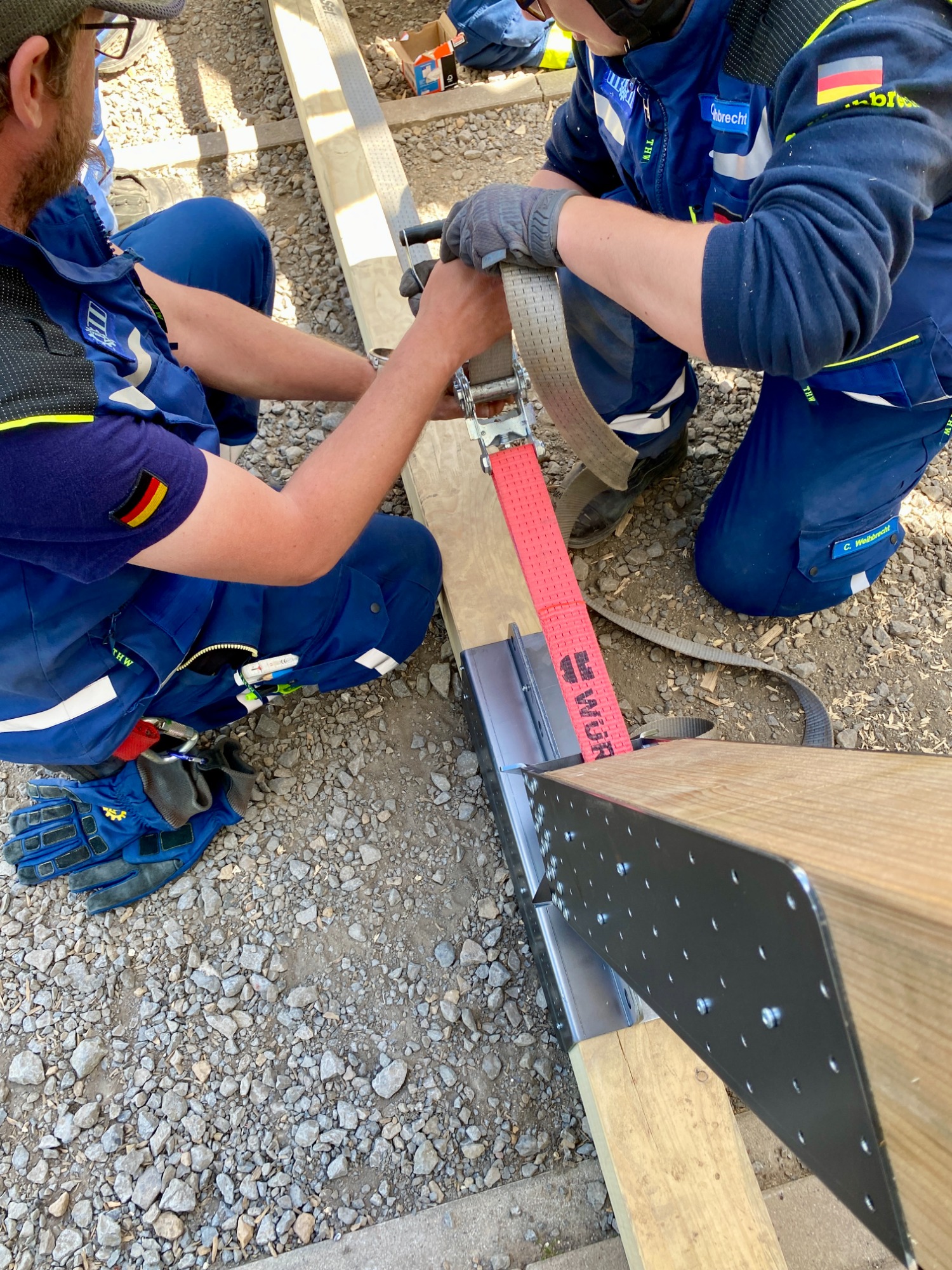

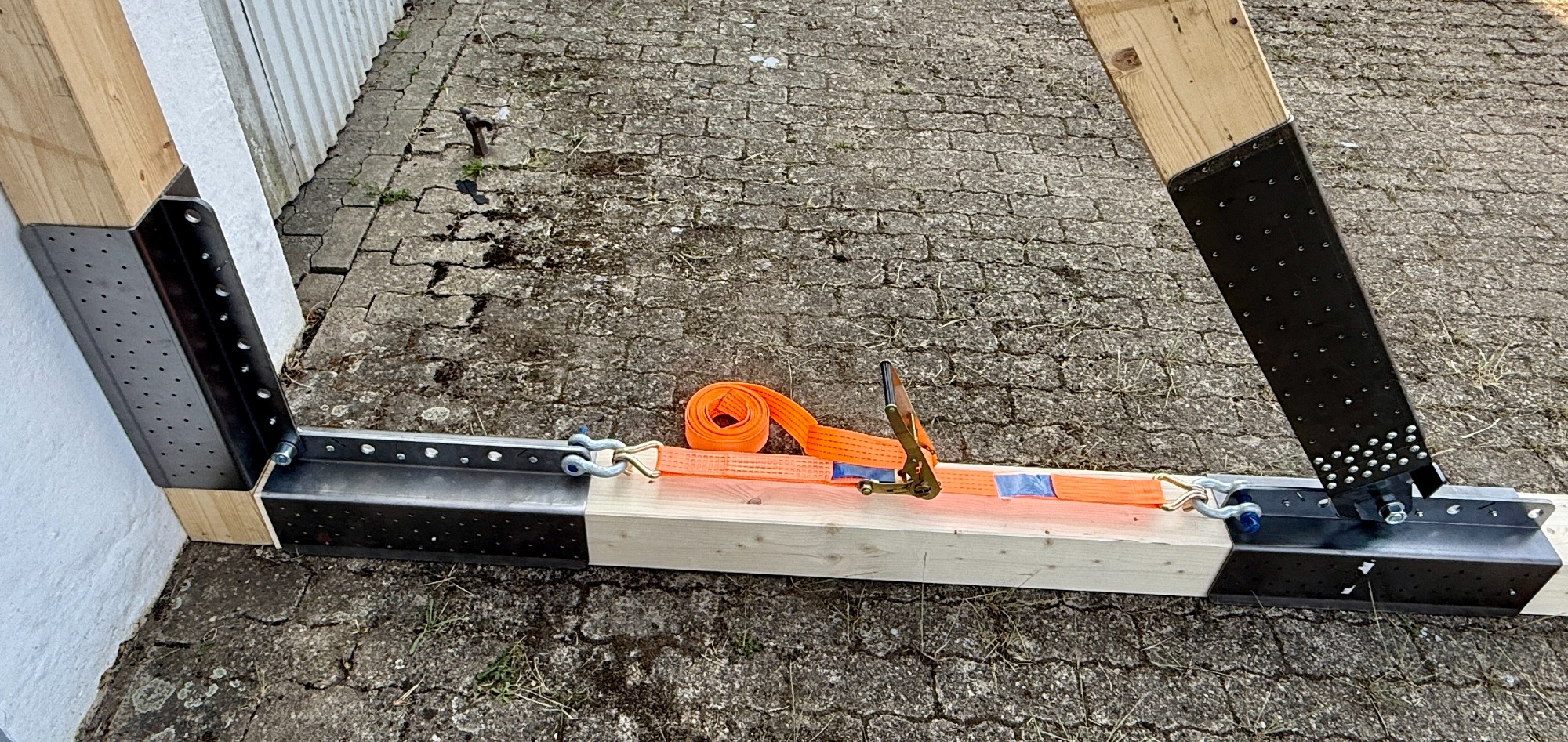

Spannen der Streben mit dem Spanngurt
Anspannen der Strebe mit Spanngurt - schnell - sicher - Nach dem Verschrauben Wartungsfrei

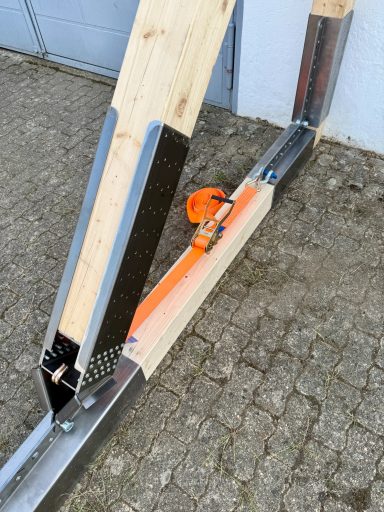

Spannen der Strebe mit Spanngurt
Anspannen der Strebe mit Spanngurt - schnell - sicher - Nach dem Verschrauben Wartungsfrei
Spannen der Strebe mit Spanngurt
Anspannen der Strebe mit Spanngurt und zwei Schäkeln - schnell - sicher - Nach dem Verschrauben Wartungsfrei
Anspannen Strebe mit Spanngurt und 2 Schäkeln

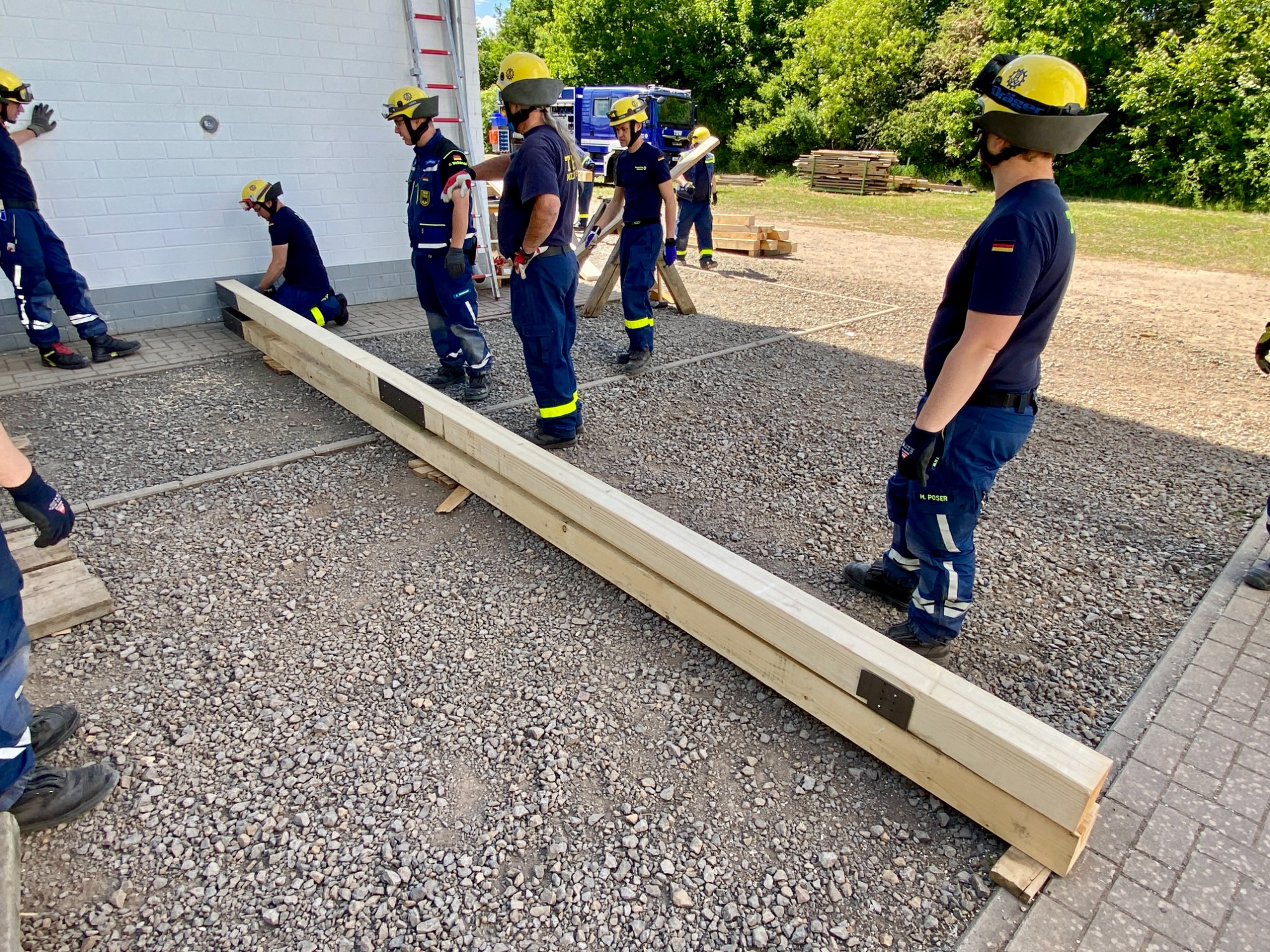

Vorbereiteter Streichbalken mit Treiblade wird am Objekt platziert. Alle Beschläge sind außerhalb des Gefahrenbereiches montiert.
Am Objekt platzieren

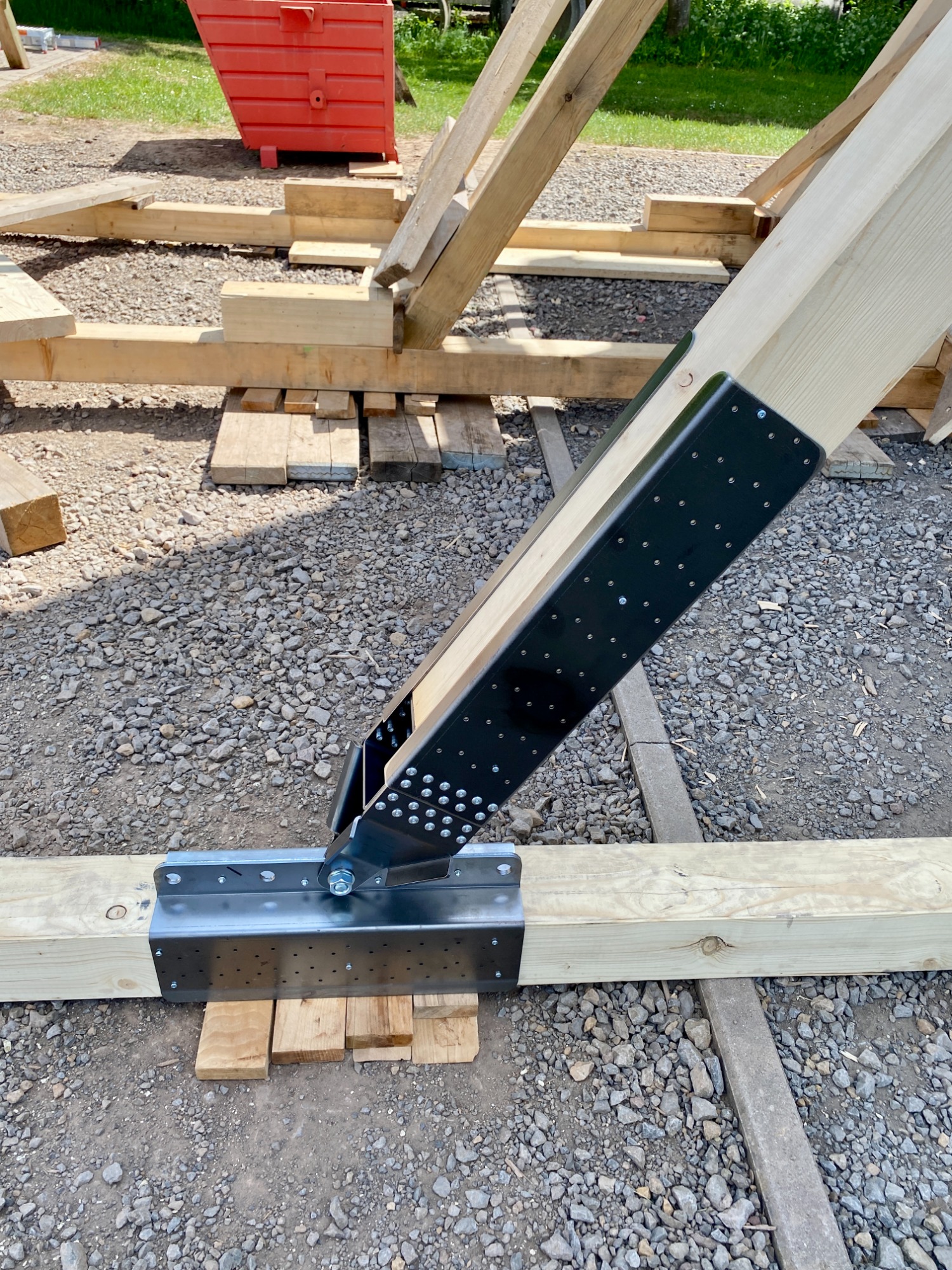

Gelenk mit Unterbau
Strebstützbock mit Aufgleitsicherung

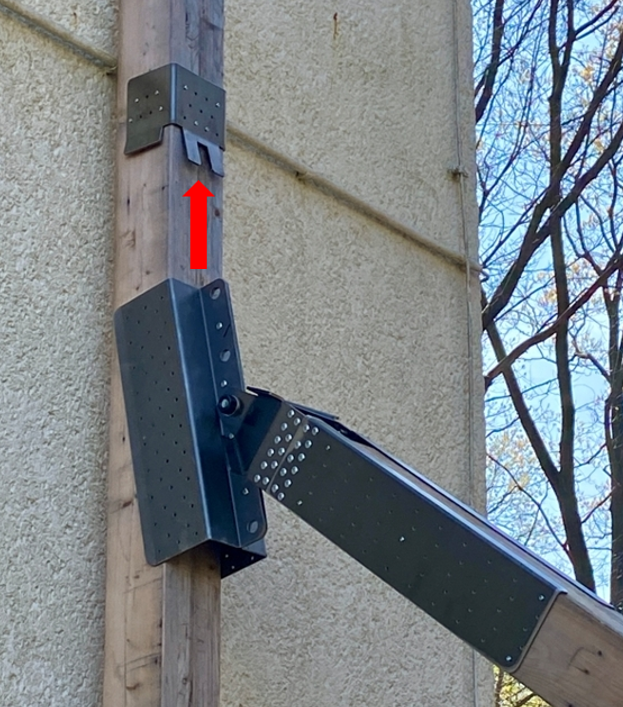

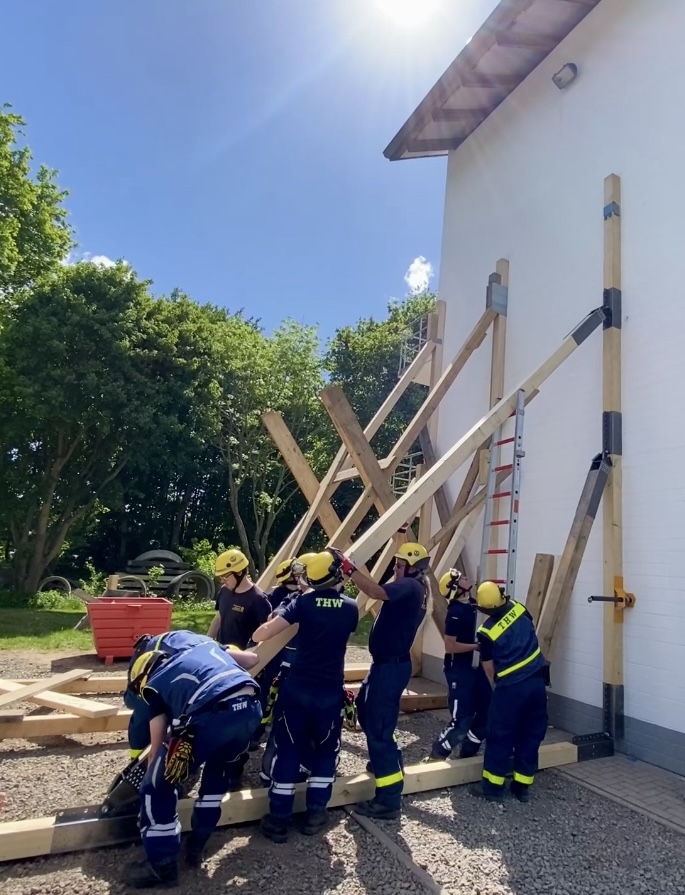

Die 6,6 m Strebe wird mithilfe einer Leiter aufgeschoben. Die U- Profile gleiten dabei über die Balken und können nicht verrutschen.
Strebe aufschieben

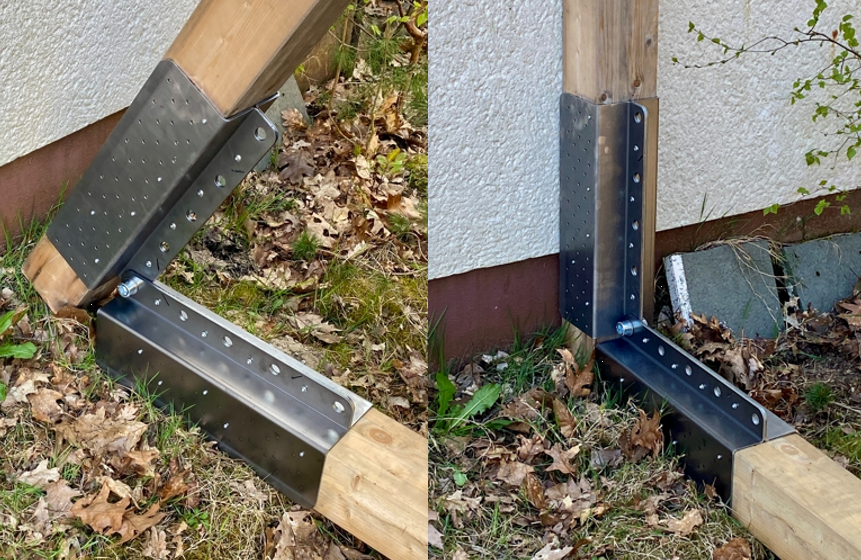

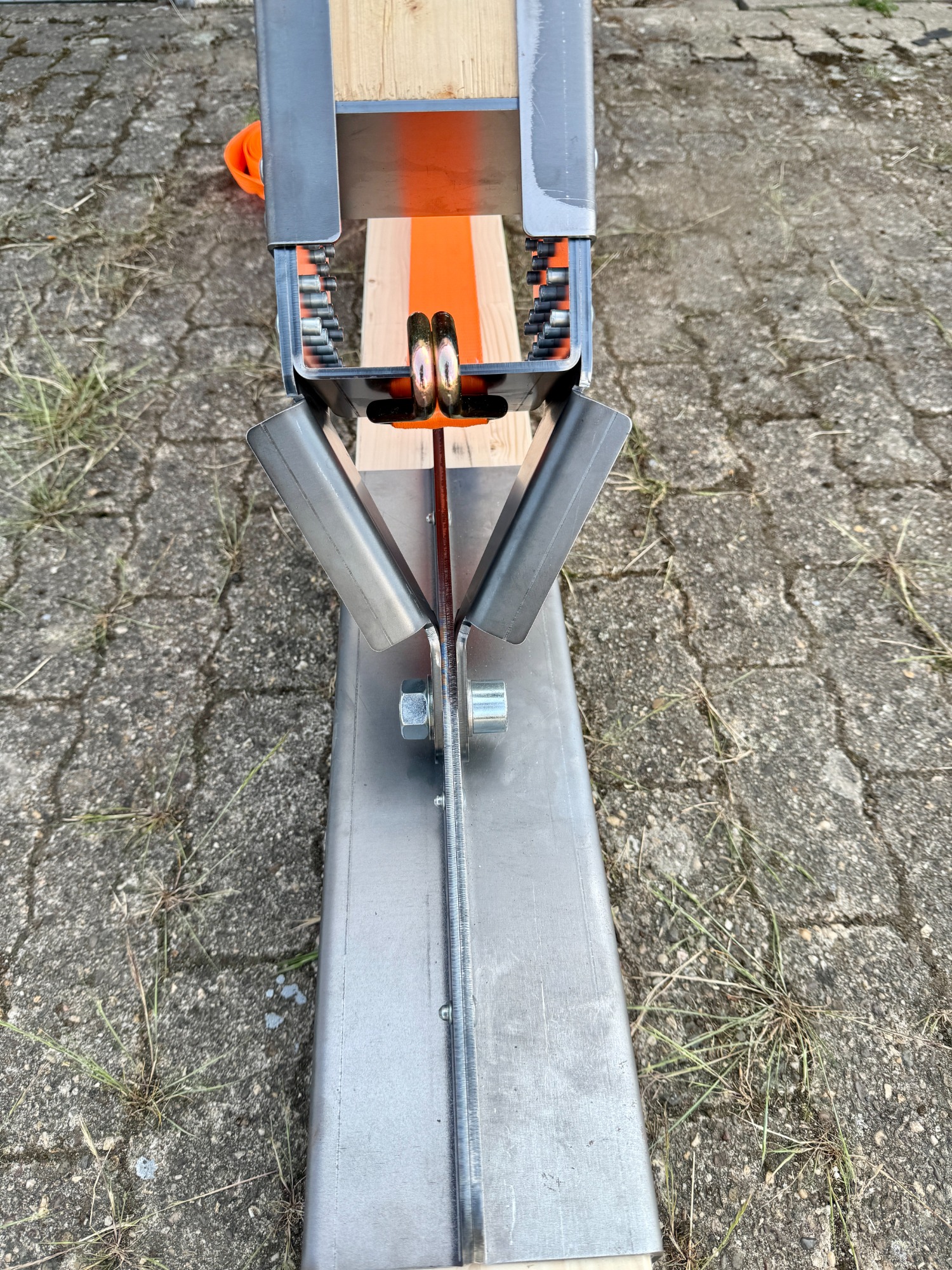

Gelenk-140, U-Profil, als Verbindung zwischen Streichbalken und Treiblade. Die Treiblade muss nicht horizontal ausgerichtet werden.
Winkel 70° - 150° möglich

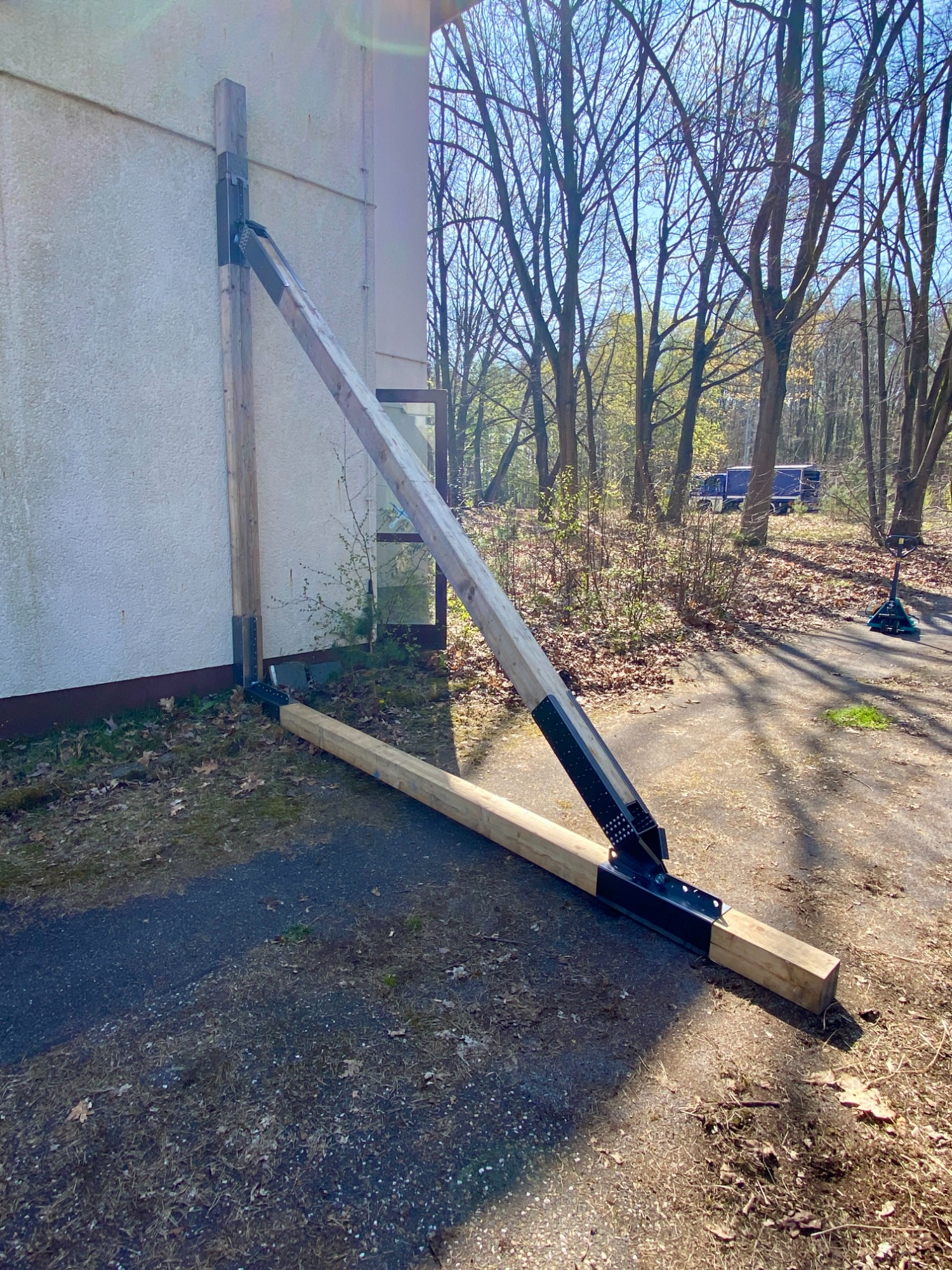

Strebstütze mit Gelenk-140

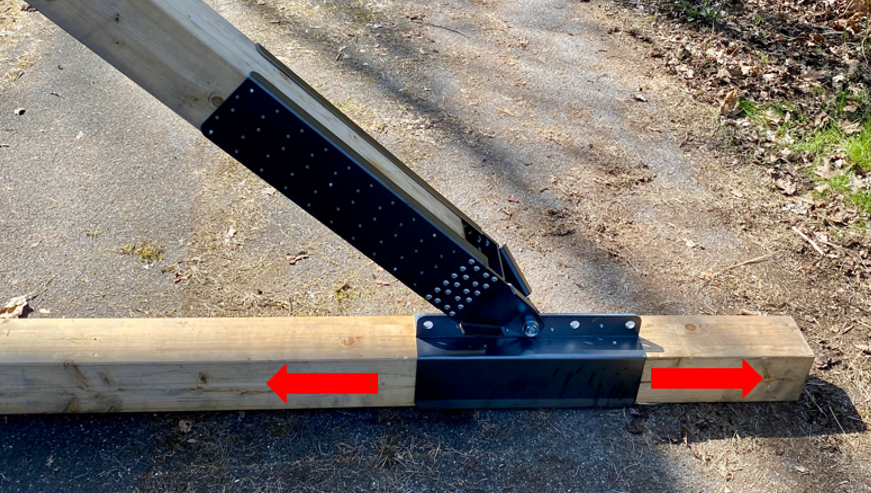

Das Gelenk kann auf der Treiblade sowie dem Streichbalken frei verschoben werden.
Gelenk auf Treiblade
Es wird für die Montage der FraBlo Gelenke kein nennenswertes Spezialwerkzeug benötigt
Notwendiges Werzeug
Handling Tests mit Prototypen

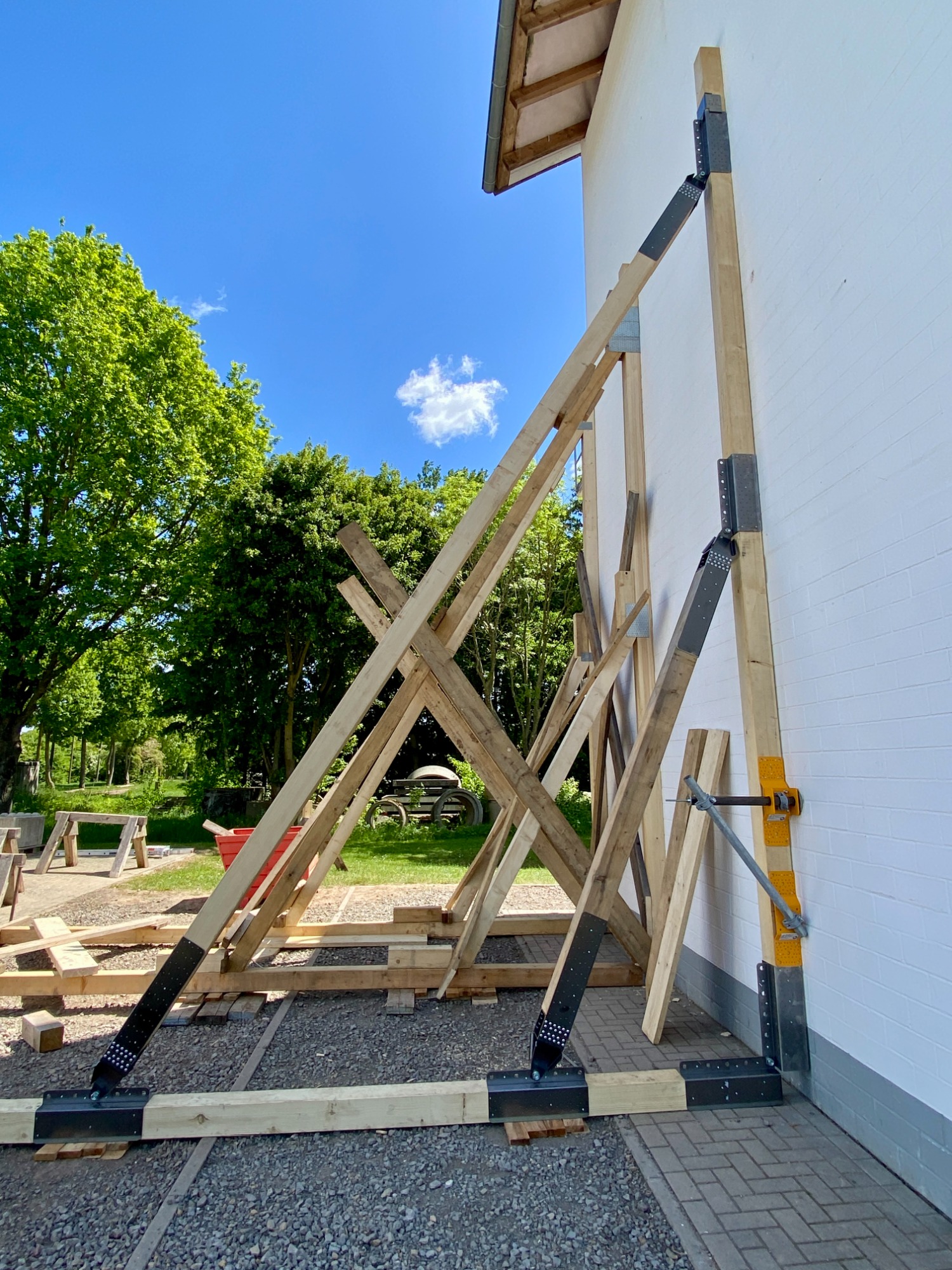

3-fache Strebenbelegung
Vorbereitete Strebstütze, nur noch aufklappen...
Sichere Konstruktionen auch nur mit U-Profil
Unterschiedliche Stützwinkel auf einem U-Profil
